CANTY SugarScope 糖结晶过程远程监控和分析系统

时间:2023-11-17 发布者:ACI 浏览次数:887次

CANTY SugarScope

糖结晶过程远程监控和分析系统

2023-11-17

Canty SugarScope 颗粒分析系统是一款高速摄像机,可对真空罐内的糖结晶工艺过程进行远程监控,为控制室操作人员提供连续、实时、清晰无闪烁的糖晶体微观视图。

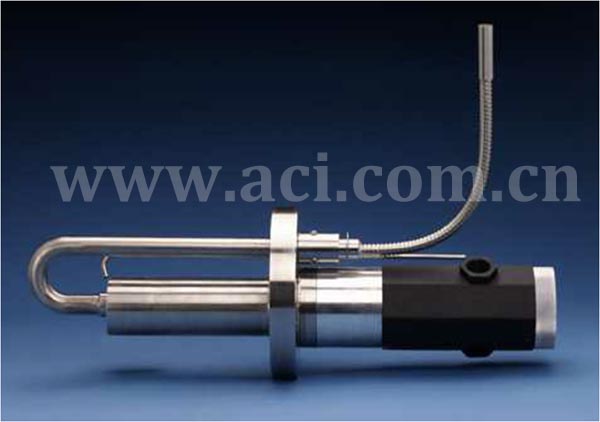

CantySugarScope 颗粒分析系统

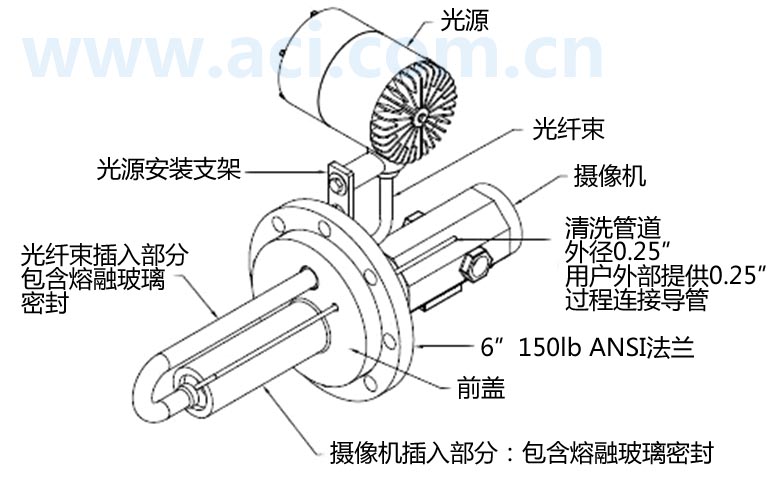

CantySugarScope 颗粒分析系统 - 摄像机构造

通过上图我们可以看到,光源系统固定在一个预先设计好的法兰上,通过插入的光纤束将光源导入容器内部并以180度回弯,与摄像机插入部分的顶端形成一个缝隙,处于缝隙置中的糖晶体图像被拍摄并通过预装了CantyVision图像分析软件的CANTY VCM控制模组进行实时监控和分析。熔融玻璃密封保证容器内部与法兰外部隔离。预留的清洗管道一端连接到用户配套的清洗管道上,另一端则处在镜头与光纤束头之间,方便对之进行清洗。

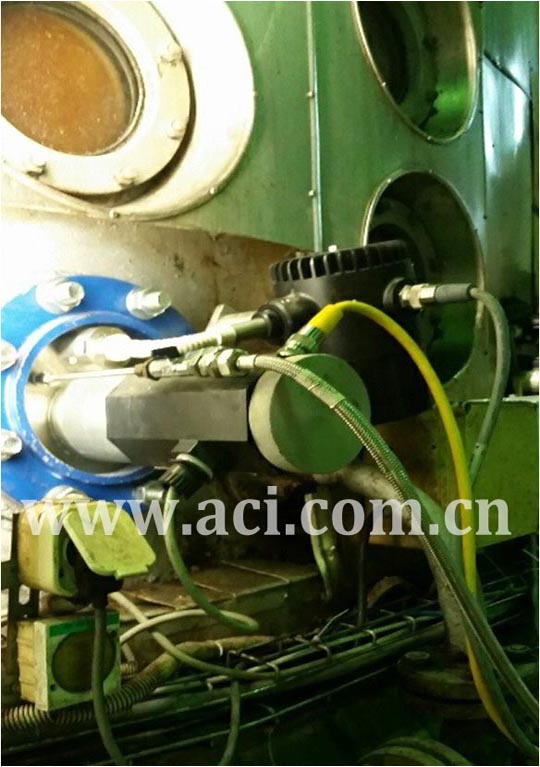

CANTYSugarScope分析仪在真空罐上的安装实例

摄像机系统配一个固定的光源和动态可调7:1变焦能力,允许用户调整CCD的成像放大倍率和视野,以适应不同工艺进程阶段晶体大小的监控。

CantyVision动态成像分析软件,在VCM显示屏上不仅可以提供晶体生长初始阶段的晶体尺寸和形态特征及晶体当前图像,同时还能提供晶体的平均直径(MA)、变异系数(CV),最小测量直径可达到1微米。

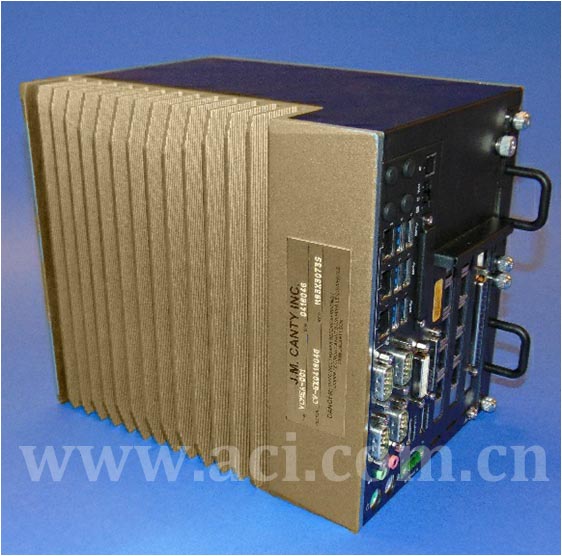

CantySugarScope颗粒分析系统 – VCM(预装CantyVision分析软件)

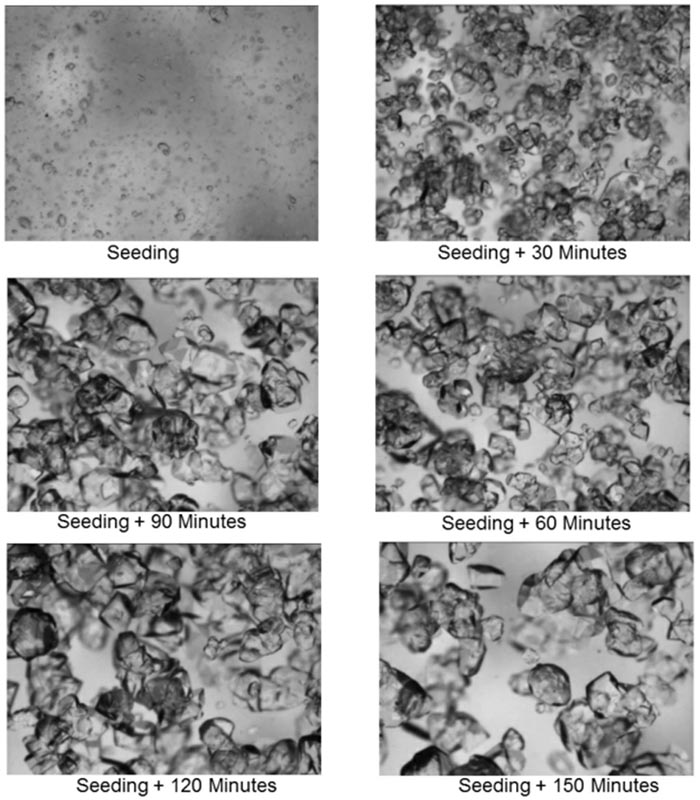

VCM显示和分析 - 不同阶段的晶体形态特征

CANTY SugarScope颗粒分析系统采用摄像机的插入式结构,配合CANTY动态成像及分析技术,为用户提供真空罐内晶体的实时、连续、在线监控和分析。

传统制糖工艺中,通过人工观察玻璃载片上不同阶段晶体样本的方式对晶体生长过程进行观测,效率低且准确度有限,往往无法及时根据观测结果对结晶过程进行干预。

采用CANTY SugarScope颗粒分析系统可以轻松取代传统的人工观测方式,实现连续实时的在线观测和分析,便于更及时地发现结晶初期的问题,提高人员的决策速度,以便及时进行干预(例如二次添加晶种),有助于优化结晶过程效率,并提高产品品质。
