通过CANTY动态成像技术监测原油传输动态

时间:2021-07-23 发布者:ACI 浏览次数:77次

通过CANTY动态成像技术

监测原油传输动态

2021-07-23

输油管道是石油生产过程中的重要环节,整个生产过程自始自终都离不开管道,保证原油的流动性是原油生产和传输过程中的主要问题。这个问题可能会导致产量下降、管道堵塞和设备故障,深入了解这个问题对油田作业者识别和实施有效的预防措施具有极其重要的意义。

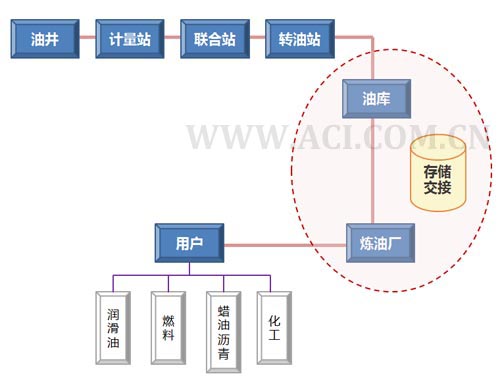

图1 – 原油传输的一般过程

原油传输在线颗粒分析测量技术最常用的方式包含含水率计和BS&W仪器(基于沉积物和水测量的粘度计)。这些技术的特点是将所有的颗粒(固体/水)组合在一起作为一个分析指标,通常只用于更高浓度的颗粒分析(颗粒浓度处于0-5%、0-10%、0-30%等),适用于一般的、相对不精细的油品质量分析。那么从油库转运交接到炼油厂这一过程中,这些技术可能就不满足当前阶段的油品质量分析应用。

CANTY动态成像技术的可视型基本原理是将原油置于高强度光源和显微级的摄像机之间。摄像机拍下的图像通过以太网被传输到VCM(预装CantyVision分析软件)进行分析,对悬浮颗粒(水、基本沉积物、蜡或水合物等)进行单独测量,采集多种不同的参数,为用户提供颗粒的尺寸、形状和浓度等分析数据。

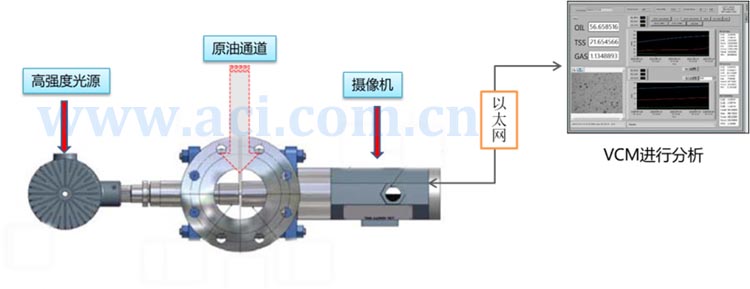

图2 – CANTY液体颗粒分析的监测分析过程

CANTY液体颗粒分析仪的InFlow在线式摄像机,安装方式简易,提供实时在线分析、最具有代表性的中心管线监测,支持原油流速范围较广的颗粒分析应用(图3)。

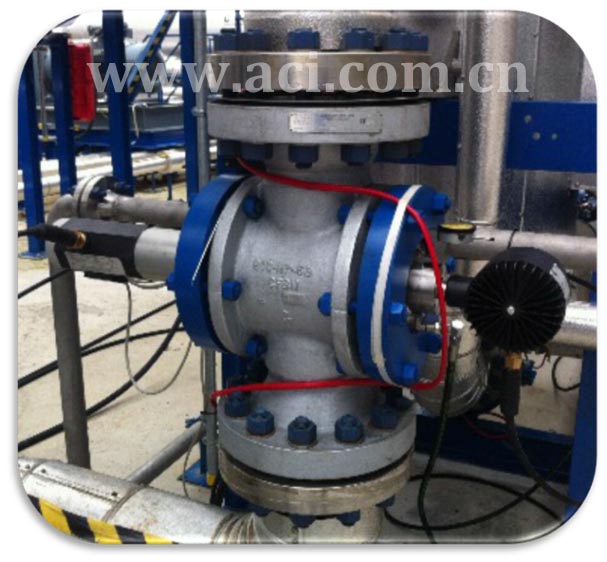

图3 -InFlow在线式颗粒分析仪的安装


那么,CANTY液体颗粒分析是如何区分原油中的水、基本沉积物、蜡或水合物颗粒呢?

首先,固体颗粒形状不规则,可以区分不同类型的固体颗粒,不仅仅是沙子;其次,透明度不同,沙子看起来比蜡或者水合物晶体更模糊、暗淡;最后,填充率不同,水滴颗粒看起来与气泡形状很相似,都是圆形,但是水滴视觉上的填充率更饱满 / 更高。基于颗粒的视觉特性(例如形状、填充率、透明度),CantyVision分析软件可以区分出原油中不同类型的颗粒(图4)。

CantyVision分析软件操作用户界面简洁、分类显示清晰,将信息和设置以简单易读的方式呈现给用户,便于操作者控制;颗粒尺寸分布及浓度能够以图像形式输出,直观查看验证;同时,也可以满足用户定义特殊产品的特定计算(图5)。

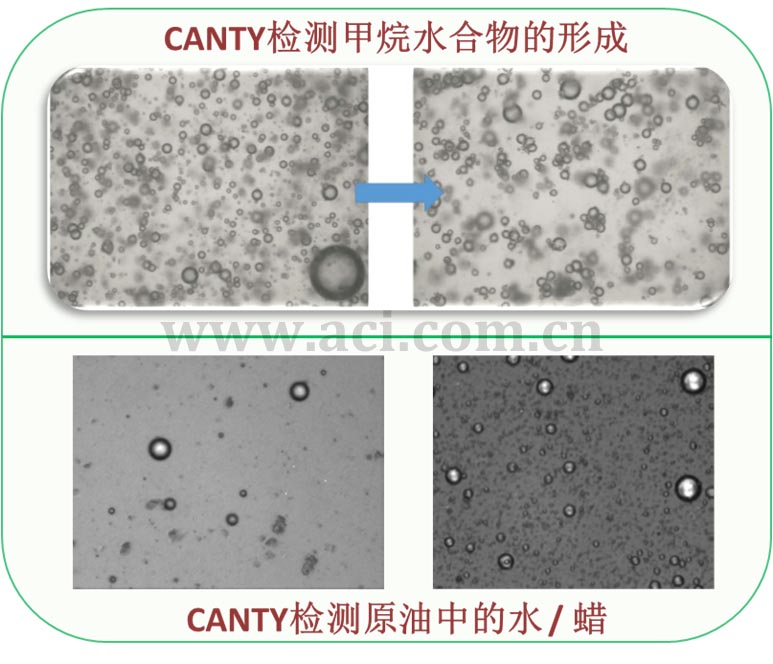

图4 – 不同颗粒在CantyVision分析软件中表现的形态

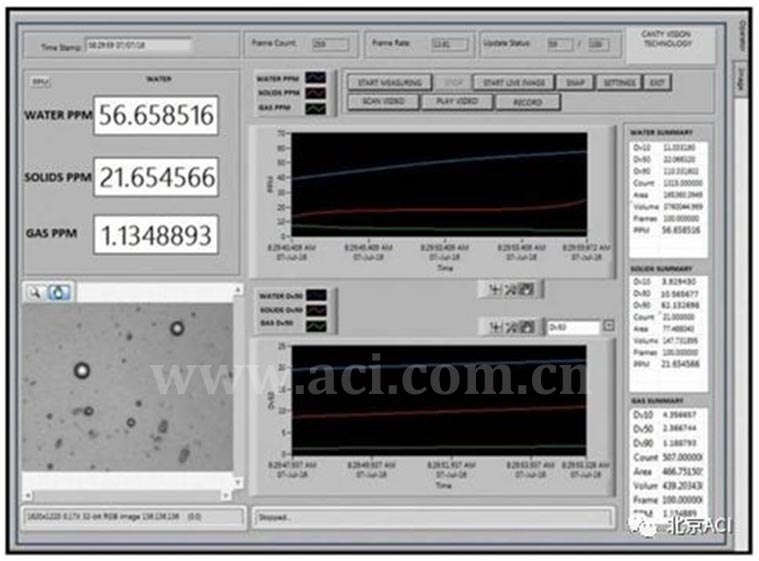

图5 - CantyVision分析软件操作用户界面

CANTY液体颗粒分析仪,非常适用于低范围浓度颗粒分析测量0-5000ppm(0-0.5%),也就是非常适合精细的原油颗粒分析应用,例如炼油厂接收的原油质量分析、最终用户成品油质量分析等。原油中的水、蜡油、固体颗粒等,尺寸、形状和浓度等颗粒信息单独被分析并展示给用户。

不同地区,原油中可能存在水合物或沥青/蜡,即使少量的这些物质也会影响原油的流动性问题,阻塞/腐蚀/损坏管道和设备;炼油厂从钻井、油田、油罐车接收的原油是否符合炼油厂的指标要求?CANTY液体颗粒分析仪,遵守传输管线和炼油厂的安全标准,对保证原油流动性和炼油厂存储交接原油的质量具有精确的颗粒分析能力,在降低输油管线腐蚀、分析和优化分选设备和油品质量分析方面具有非常大的意义。
