海上石油平台消防系统水流量报警应用
2018-11-16

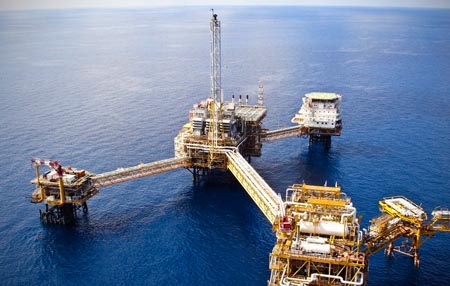

为满足海上平台业主的要求，消防喷水系统供应商在不断寻求提高系统可靠性和减小停机维护时间的方式。无论何时，当消防喷洒启动时，必须通知平台操作人员采取必要的行动，以尽量减少火灾的影响。
问题
在正常情况下，海水运输管道内充满水但保持静止不流动，即管道内没有流量。如果发生火灾时，洒水喷头被打开，水被排出，以立即灭火。
一个典型的喷淋装置是由一个3"或4"的主管线和多个更小的管道、单个的喷淋装置连接到主管道。
因分支管道尺寸很小，只有1/4"或1/2"，如果只有一个分支洒水喷头被打开，那么主管道上的海水流量将非常低。即使检测这种非常小的流量变化也是非常重要的，如果只有一个喷头自动打开，报警也要被监测到。如果所有连接的洒水喷头同时启动，则该流量开关必须能够检测到高流速。该系统大约每年测试一次，以确保正确实现流量报警。
流量开关信息
管径： 3”或4”SCH 40 管
介质： 海水
流量报警/设定点1：低流量检测 1 ft/sec [0.3m/sec]
继电器状态：当流量大于设定点时，继电器励磁
流量报警/设定点2：空管检测（湿/干）
方案

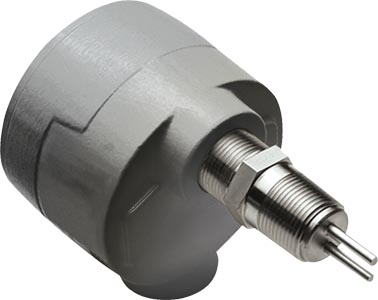

在主管道上安装FCI 型号FLT93流量开关。FLT93具有优越的低流量检测性能，可以检测到流量的微小变化。此外，FLT93具有双继电器，第二个继电器被设置为空管（或界面）检测。对于海上石油平台的安装，FLT93具有DIV.1/Zone1危险区域安装认证，并且平均故障时间（MTBF）为180年和具有SIL 2等级，作为高可靠性和长寿命使用的认证。FLT93 可选配不锈钢外壳，在海上环境中使用提供优越的耐腐蚀性。
优势
· 成本低，过程连接为螺纹，安装简单
· 在危险区域可就地安装，降低布线和安装成本
· 316L不锈钢外壳和可浸液部件，确保其在海洋环境中的使用寿命
· 无活动部件，日常维护简单，节省时间和费用
· 两路报警，节省了第二个报警设备的成本和安装
· IEC61508( SIL 2) 保证运行的高可靠性和安全性
