优化硫磺回收装置中的供气

时间:2018-12-17 发布者: 浏览次数:104次

优化硫磺回收装置中的供气

2018-12-17

化石能源(如原油)中含有的硫,其浓度在10ppm时会产生毒性,达到800ppm则是致命的,空气中体积含量超过4.3%时将会燃烧。因此,从烃类燃料中脱去硫对炼油厂的安全运行至关重要。炼油厂通常会采用硫磺回收装置(SRU)从碳氢燃料中去除硫。



问题

典型的硫磺回收装置,也称为Claus单元,包含了如下流程:将“富硫气体”(酸性气)进行氧化处理的燃烧系统,与之衔接的催化转换器将生成无毒的硫磺粉末、水和废气(尾气)。经硫磺回收装置产生的尾气既可以通过烟气脱硫(FGD)也可以采用热氧化的方式进行处理。

严格控制酸性气、废气和可用氧气(空气)之间的比例,对SRU的有效运行至关重要。SRU的空气供气系统,包括一条主送风管道和可调节流量的供气管道。为确保恰当的控制,供气系统所选择的空气流量计必须有足够快的响应时间,以保证实测流量值不会超过或低于工艺设定值。

流量条件

    管径8〞到40〞SCH40

    空气供气

    最大过程压力:14.5Psig [1bar(g) ]

    最大过程温度:184℉[140℃]

    压力损失:< 0.07psi [0.005bar]

    响应时间:<1sec(指单一阶跃变化,达到63% 终值的时间)



解决方案

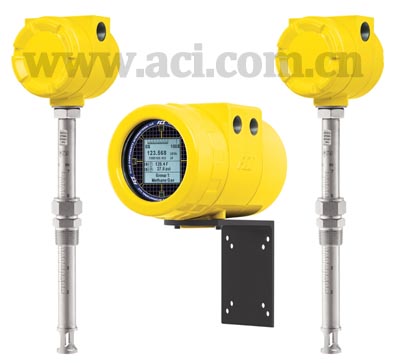

FCI的ST100系列插入式热式质量流量计,单点的ST100适用于直径8英寸到12英寸的管道。对于管径大于12英寸的管道,可选择双点式ST102A。由于大尺寸管道内部,无法形成完全发展的标准流型,此时双点ST102A变送单元可对2个独立的传感器输入信号进行平均计算,从而提供更好的测量精度和重复性。ST100系列采用专利的AST技术实现了快速的响应和宽测量范围。

如果流量计的接液部件面临高浓度硫化氢的影响,可选购ST100系列全金属焊接、哈氏合金材质的流量元件,包括NACE(美国腐蚀工程师协会)的认证。

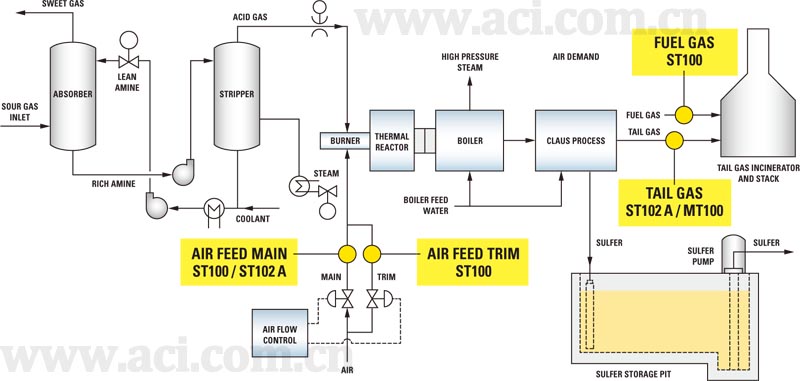

典型硫磺回收装置


优势

·          成本低,螺纹和法兰连接,易于安装。

·          仪表适用危险区域,通过远传安装可减少布线和安装费用。

·          强大的电路设计,坚固的外壳和IEC61508(SIL)认证保证了其可靠性和长使用寿命。

·          无活动部件,减少了日常的维护费用。

·          小巧的传感器以及中心点安装使压力损失最小,节约运行成本。

·          优异的、低于1秒的响应时间保证了对系统的有效控制。

·          IEC61508(SIL2)保证了更高的可靠性和运行安全。
