石油运输管线清管系统的界面和液位探测

2020-02-18


“清管”是用来清理管道内壁上的附着物和聚积物的一项技术。石油管线需要经常清管以防止流量受限,并避免腐蚀性污染物粘附在管壁上。更先进的“智能型管道清理机”还可以测量管道壁厚和/或传输管道内壁情况的视频。

问题

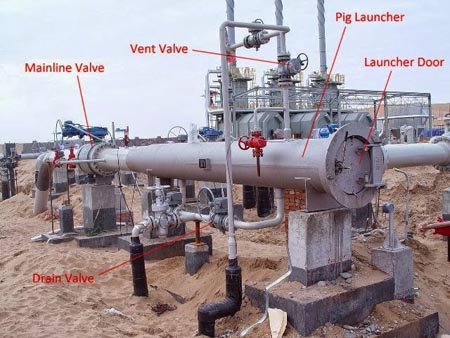

阿拉斯加一家大型石油生产商经营着将原油从北坡油田运出的石油输送管线。为了预防管道内壁上的聚积物,并减少潜在的腐蚀,管线经常进行清管。当管道清理完毕时,管道清理机发射器和接收站要用氮气进行吹扫清理。管线所有者的维护团队需要一种方法对整个过程进行探测,并确保氮气吹扫气通过整个发射器和接收站系统。

流量条件

n 管道尺寸:1.5”, Sch.40

n 过程连接:1.5” 600 lb RF法兰

n 接液部件:316L不锈钢

n 过程温度:-40~177 (40~350)

n 压力:300 psig [20.7bar(g)]

n 介质:原油和氮气,界面监测


解决方案

在发射器和接收站容器底部的垂直排放管道中安装一台FCI热式液位/界面探测器。将跳变点设置为探测原油和氮气。当容器中的原油被氮气吹扫气取代时,继电器将发生跳变。

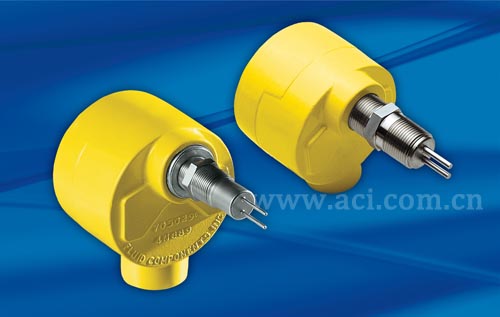

FCI 液位/界面开关型号FLT93S

优势

n 费用低,只需简便地安装在垂直管道上并连接到控制系统。

n 无活动部件,在连续使用时具备卓越的可靠性,且无需日常维护。

n 不会干扰管道清理机的发射器和接收器。

n 牢固的IP67封装,妥善抵御石油残留物和恶劣天气干扰。
