热式质量流量计帮助压缩空气系统保持压力稳定

2025-07-08

数十年来，根据美国能源部和众多其他全球性机构的共识，工业压缩空气系统泄漏不仅带来严重的费用问题，还大幅增加了电网压力。由于工业化国家正与能源短缺和成本上升作斗争，同时要实现零排放目标，压缩空气系统泄漏带来的影响逐渐成为很多国家的首要问题。据估计，压缩空气系统浪费的能量高达运行能量的20%以上。随着时间的推移，运行这些系统的效用成本将轻易超过泄漏探测和维修费用，甚至是已超出预期使用寿命的过时系统整体更换的费用。

检测空气/气体泄漏需要准确的流量测量。工业过程控制领域有一句老话：无法测量就无法控制。在空气压缩系统中，此言不虚。如果被工厂管理者或工程人员忽略，空气/气体泄漏将让工厂无法达到正常的效率。

问题

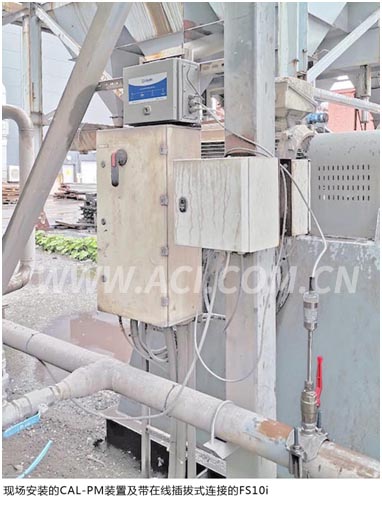

CALMS Air是一个持续进行压缩空气优化的平台，并制造几种不同的压缩空气产品。CALMS公司的CAL-Edge装置是一款用于压缩空气计量的远程数据记录仪。CALMS CAL-PM装置是一款在压缩空气应用中进行持续监控和PLC控制的数据记录仪。CALMS CAL-PM EMCS则是用于长期监测的能源管理控制系统附加组件。

CALMS Air属于成立于2001年的HPE集团。HPE是知名的压缩空气总体解决方案提供商，为压缩空气系统提供审计、规划、能源解决方案、运送、安装和维护。CALMS公司总部位于斯洛文尼亚，并在瑞典和纽约市设有办事处。

CALMS Air的工程师需要一种新的更可靠的监测压缩空气泄漏的解决方案，因而联系了Fluid Components International（FCI）的应用团队，并咨询其采用热扩散传感技术的流量计。CALMS Air需要一款具备低流量测量能力的准确的流量计。这款流量计需要能轻松适用于多种管线尺寸，并具有ISO17025/NIST可溯源的压缩空气标定，以支持其进行空气监测。

解决方案

FCI工程师为CALMS的空气应用选择了FS10i紧凑型热式流量计。该流量计专为压缩空气及其他小管线过程特别设计。其先进的热扩散流量传感技术和电子线路具有多项优势。

这些优势包括：热扩散式直接质量流量测量，无需额外的压力或温度传感器，简便的在线插拔式安装兼顾临时或长期使用，安全的密封式无活动部件设计，没有易于堵塞或污染的孔洞。

FS10i流量计设计灵活，除空气压缩机外，还适合多种应用，是各种类型的过程气体或废气泄漏检测、区域监测、鼓风机、锅炉和燃烧器供风和燃料气供给管线、煅烧炉、窑炉、烤炉、包装设备及工厂辅助计量系统应用中的理想选择。

FS10i流量计经过独立第三方评估，作为HFT0设备，在同类产品中率先获得SIL 2认证。该评级使其成为关键和危险过程应用中安全仪表系统（SIS）的不二选择。

FS10i流量计提供流体匹配、经过校准的线性化4-20mA流量输出，同时提供带有1A SPDT继电器输出的用户可组态高或低流量报警/跳变点。在可视化指示方面，FS10i流量计还提供10段式LED阵列。LED阵列将根据流量值按比例点亮，并将在报警跳变点触发时开始闪烁。

FS10i流量计适用于1到20英寸直径的管道。根据具体介质类型和管径不同，量程范围可达1~400 SCFM，最高量程比可达100:1。其316L不锈钢接液材质提供优异的耐腐蚀性。对于腐蚀性应用，可以为传感器尖端选择哈氏合金C22材质，并且传感器在卡套式连接内可自如伸缩。

铝质外壳和围绕显示区域周围的保护性橡胶圈使FS10i适合安装在防护等级要求达到IP64/65/66的位置。FS10i流量计还通过了FM、FMc、ATEX、IECEx和EAC/TR CU (Div2)和2区/22区安装等全球性认证。

结论

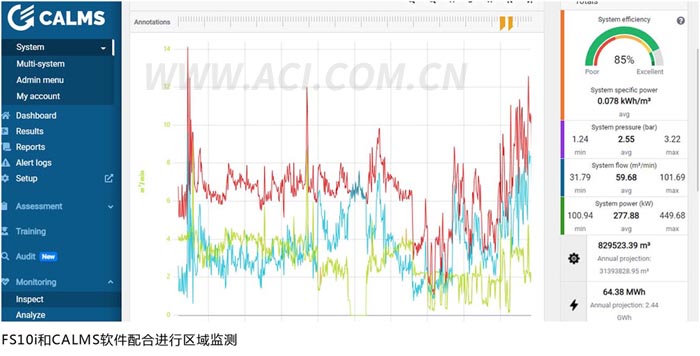

FCI的FS10i热式流量计是用于压缩空气审计、压缩空气辅助计量和需求端监测，以及通过测量送往各使用点的压缩空气流量进行成本分配等应用中的理想选择。可以安装在整个工厂的不同的位置进行区域监控，以提供区域功能性压缩空气用量数据。

CALMS Air的产品工程师已经在销往全球的各款产品上安装了多台FCI FS10i流量计。FCI FS10i流量计作为一款兼顾准确性、简便性、可靠性和灵活性的流量测量方案，在尽量优化压缩空气系统的运行效率、可信度及财务分析的同时，还能降低能耗和节约成本，让用户印象深刻。
