ST100系列流量计

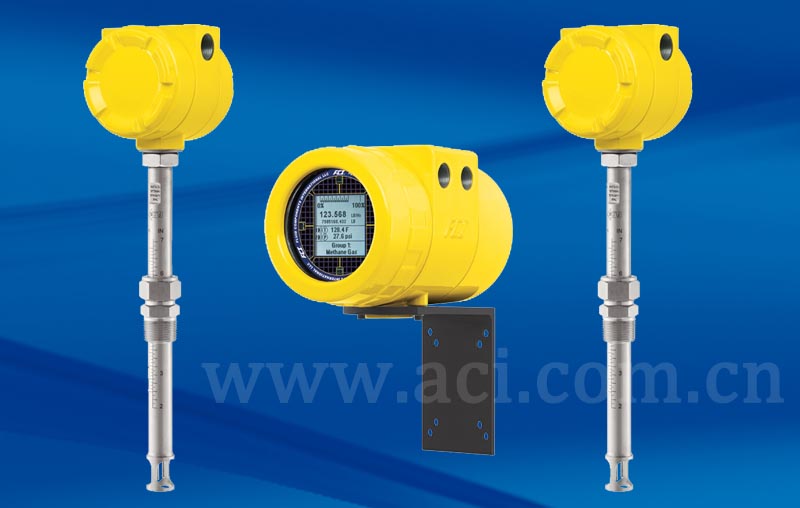

ST102A双传感器气体质量流量计

ST102 是一种双传感元件流量计,可以取平均值测量,或作为两个独立的传感器共用一个变送器来使用。使用双传感元件流量计与两台单传感元件的流量计相比,可以节约可观的费用和安装空间。



ST102A系列质量流量计特点

n 适用于200多种气体

n 直接质量流量测量

n 双功能 – 流量和温度

n 适用温度可达850℉ [454℃]

n 无活动部件,不堵塞

n 简便节约的单点插入式安装

n 最佳的数字/图形显示

n 多路模拟输出

n 多种总线通讯选项

n 整表机构认证

n 机载数据记录仪

在双传感元件系统中,其中一个传感器总是分体远传安装的,而另外一个则可以选择与变送器一体或分体远传安装。

变送器和电子线路部分

n   全金属封装

n   四(4)个电气接口

n   2” x 2” [50 mm x 50 mm] 背光LCD数显

n   流量、累积流量和温度

n   三路模拟输出,带双向HART协议

n   FOUNDATIONä现场总线, PROFIBUS PA, Modbus 选项(双向通讯)

n   一体化或远传安装(最远300米)

n   交流或直流供电

n   FM, FMc, ATEXIECEx认证,适用于Division 1, Zone 1危险场合

n   标准和扩展温补

n   数据记录到可移动的micro-SD卡,可由USB端口导出数据

n   变送器电路状态检查(IDR

n   软件控制功能,实现不同标定组别切换

n   外部辅助4-20 mA输入,实现标定组别切换及主/从单元平均流量测量。

标定

n  采用18套精确的NIST可溯源标定台之一,根据您的安装条件和气体规格进行标定

n  可储存多达五(5)组独立标定数据

传感元件和过程连接

n   全焊接构造

n   316L不锈钢或哈氏合金-C276

n   177℃,260℃或454 [350℉,500℉或850]

n   响应快速、牢固耐用

n   可调和固定插入长度可选

n   卡套式、NPT、法兰式和在线插拔式连接可选

ST102A系列质量流量计规格

 整体规格

< 测量能力:流量、累积流量和温度

< 基本类型:插入式,单点

< 流量测量范围: 0.25 SFPS~1000 SFPS [0.07 NMPS~305 NMPS]         - 以标准状态70, 14.7 psia [0 , 1.01325 bar(a)]下的空气为例

< 温度测量范围:最高850 [454]

与流量元件适用温度相同,参见流量元件工作温度。

< 介质:所有同流量元件材质兼容的气体。

< 精度

流量:实际介质标定:±0.75%读数,±0.5%满量程

应用气体条件将决定精度;请洽FCI代理商并使用AVAL应用评估软件对测量精度进行评估。

温度:± 2 [± 1.1 ][仅限显示,流量值必须高于5 AFPS [1.5/]

< 重复性

流量:±0.5%读数

温度:±1[±1] (流量必须大于5AFPS [1.5 NMPS])

< 量程比:在标定流量范围内,2:1~100:1工厂设定或现场调节,最大1000:1

< 温度补偿:

标准:±30 [±16]可选:±100 [±55]

< 机构认证

FM, FMc       Class I, Division 1危险场所GroupsB~D

                  Class II/III,Div. 1,防粉尘着火,Groups E~G

                  Class I, Div. 2,非可燃,GroupsA~D

                  Class II, Div.2, 非可燃,GroupsE~G

                  Class III, Div. 1, 2, 防粉尘着火,室内/外危险场合

                  Type 4X/IP67(per NEC 500)

ATEX   EX d IIC Gb T6/T1 Ta= -40~65;

                  Ex tb IIIC T85/T450Db Ta=-40~65;IP67

IECEx  II 2 G Ex dIIC Gb T6/T1 Ta=-40~65; IP67

其它:     NEPSI, Inmetro, GOST, CRN, CPA, CE

< 标定:使用NIST可溯源标定台和标定设备标定


流量传感元件

< 构造材质全焊接316L不锈钢可选哈氏合金C

< 工作压力

金属卡环1000 psig [70 bar(g)]

特氟隆卡环150 psig [10 bar(g)] [200 (93) max.]

NPT固定连接1000 psig [70 bar(g)]

法兰固定连接:依法兰等级而定

< 工作温度过程温度-FPC-FP-S):

 -40 ~ 350 [-40 ~ 177]

 -40 ~ 500 [-40~ 260]

 -40 ~ 850 [-40 ~ 454]

< 过程连接

卡套式连接

3/4”1” MNPT,不锈钢材质,带可调的特氟隆或金属卡环;或适用于3/4”接头的螺纹式法兰,ANSIDIN法兰。

适用于850[454]高温型ST100不提供卡套式连接

在线插拔式连接

低压50psig [3.5 bar(g)]或中压500 psig [34 bar(g)]石墨或特氟隆填料1.25” MNPTANSIDIN法兰。

如果过程介质是臭氧、氯气或溴气,需选特氟隆填料

固定式连接:1” MNPTANSIDIN法兰

插入长度:现场可调插入长度

1”~6” [25 mm~152 mm]1”~12” [25 mm~305 mm]

1”~21”[25 mm~533 mm]; 1”~36” [25 mm~914 mm]

1”~60”[25 mm~1524 mm]

   固定插入长度:2.6”~99.9” [66 mm~2537mm]

< 远传式变送器:通过连接电缆可以将变送器安装在远离流量元件的位置[最远1000英尺(300)]

流量变送器/电子线路部分

< 工作温度:-40 ~ 150 [-40 ~ 65]

< 输入电源

AC85 Vac ~ 265 Vac10 W

DC24 Vdc ± 20%9.6 W

< 输出

模拟

标准:34~20mA*, 0~1 kHz, 0~10kHz脉冲/频率输出

4~20mA输出可由用户指定对应流量、温度和/或压力(如果型号提供此功能);输出可由用户设置为对应满量程或是满量程中的子集范围;脉冲/频率输出可由用户选定用于外加脉冲计数器/流量累加器,或由0~1 kHz0~10 kHz频率对应流量值

*             隔离输出带有依照NAMUR NE43指南的错误指示,用户可选为高(>21.0mA)或低(<3.6ma<>

数字

标准       USBEthernet

可选       HART模拟输出的标配符合V7

                    FOUNDATION现场总线H1PROFIBUSPA

                    Modbus RS-485

< 辅助输入

两路4-20mA输入通道;用于FCI的特殊配置,允许ST100系列流量计接受来自外部设备的输入信号,如气体分析、气体组分或压力传感器等信号。

< 封装

主变送器/电子线路板封装

NEMA 4X, IP67;带聚酯涂层的铝壳封装;4电气接口,带1/2” NPTM20x1.5螺纹;7.74” x 5.40”x 5.00” [196.6 mm x 137.2 mm x 127 mm]不锈钢封装可选

就地封装(远传式构造)

不带在线插拔选项

           NEMA 4X, IP67带聚酯涂层的铝壳封装;2电气接口,1/2” NPTM20x1.5螺纹;3.75” x   4.00” x 3.24” [95   mmx 102 mm x 82 mm]

带有在线插拔选型:

           NEMA 4X, IP67带聚酯涂层的铝壳封装;1电气接口,1” NPTM20x1.5螺纹;5.40” x 4.82” [137.2 mm x 122 mm]

< 数据记录仪

用户可设置的数据采集时间间隔,最高每秒读数1次;带有可移动的2GB micro-SD(安全数码)记忆卡,可安装在电子线路板上;可以ASCII逗号分隔形式储存约21M读数。

< 读数/显示及光电触摸按键(可选):

¡  2” x 2” [50 mm x 50 mm]LCD显示,数字、条形图和工程单位。

¡  流量、累积流量、温度和压力(STP型)数显;工程单位可由用户选择。

¡  流量模拟条形图

¡  用户可编辑的17位的字母数字字符,可现场与每个标定组别关联。

¡  设置和服务模式显示文字和服务代码

¡  背光背光由接近传感器激活,还可由用户设定为始终开启

¡  通过四(4)个光电触摸按键,用户可对流量计进行设置和服务查询。

¡  光电触摸按键通过前窗触发,无需打开封装激活

¡  电子显示可以旋转90度角以优化观察角度。

注:如果未订购数显单元,所有的用户设置和服务查询需要通过连接到总线通讯和/USB口的电脑完成。

规格参考70, 14.7 psia [21.1, 1,013bar(a)]

FCI公司不断更新发展,产品规格调整恕不另行通知。
