VeriCalä现场标定确认装置

适用于ST110, ST112, STP110和STP112型气体流量计

•   在现场迅速检验性能
•   节约开支，无需将流量计从管线上拆下
•   满足ISO和地方法规对定期标定确认的要求
•   提供现场流量元件吹扫

ST110，ST112，STP110和STP112型流量计配有FCI设计独特的专利VeriCal系统。VeriCal使用户可以在现场定期进行流量计测量性能检验和标定确认，且无需将流量计从工艺管线上拆下。

对于需要定期进行标定确认的气体流量应用，配有VeriCal系统的FCI流量计是更便捷、费用更低的解决方案。使用VeriCal系统进行标定确认还提供流量元件吹扫这种辅助功能，可以确保流量计性能并减少日常维护。

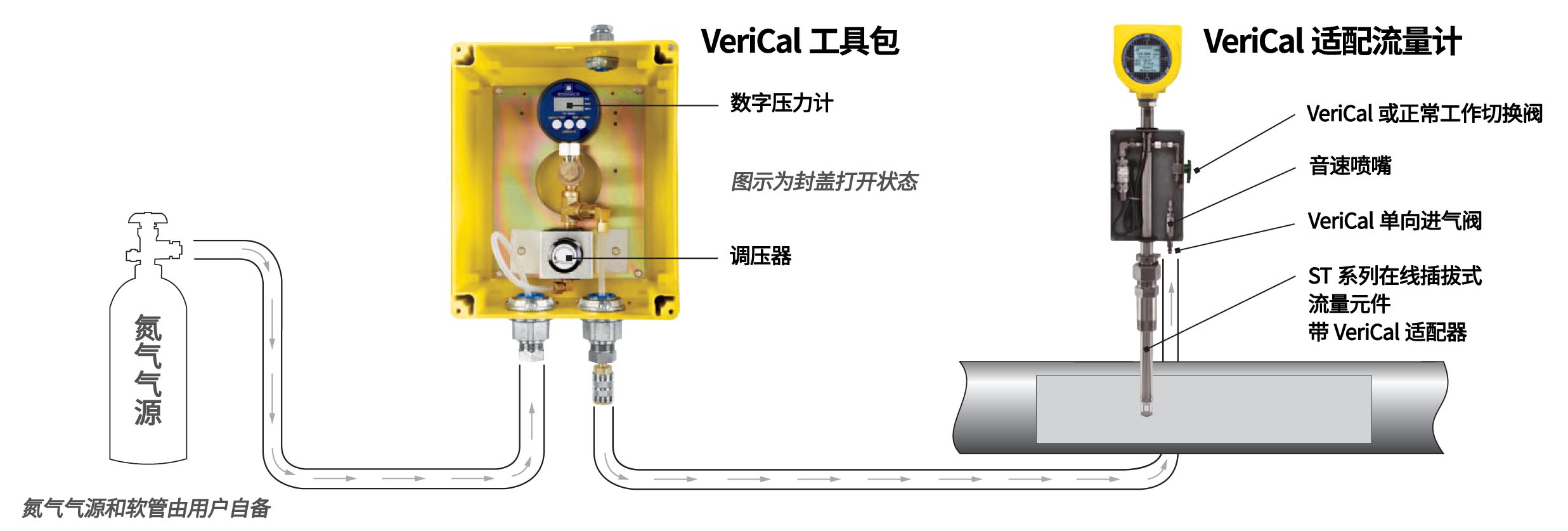

VeriCal装置由三部分组成：

VeriCal专用流量元件 — 这种特殊构造的流量元件包括传感器上的流量口、内部tubing管、音速喷嘴、特别设计的小孔、用于选择“正常”或“VeriCal”状态工作的球阀，以及用于防止危险气体泄漏的密封焊接入口止回阀。当流量计在FCI的NIST可溯源流量标定实验室中完成准确的标定后，还将增加一次氮气标定，并在量程范围内取五（5）个基准测量点，用作VeriCal系统的对比点。FCI为每台ST110，ST112，STP110或STP112流量计提供第2条标定曲线以及打印文件，列出5个基准VeriCal流量读数供用户的现场技术人员使用。VeriCal标定曲线被储存在ST100系列流量计的五个标定组别之一内。从流量计数显的第一个菜单屏上就可以便捷地使用和调取VeriCal标定。

•   VeriCal工具包带有特殊的夹具和接头以计量和准确控制通往ST流量元件的氮气流量（还可以使用其它气体作为气源，详情请洽FCI）。VeriCal工具包的NEMA 4（IP66）封装中有一个特殊设计的100 psig [6.9 bar(g)]压力调节器和LCD数显压力计，并带有25英尺[7.6米]用于连接工具包和VeriCal专用流量元件的进气软管。软管上带有快速接头。这个工具包是便携式的，也可以固定安装。VeriCal工具包的部件号为020849-03，需要单独订购。一个VeriCal工具包可以配合并支持多个VeriCal专用流量元件。
•   氮气源（用户自备）配备软管，限压125 psig到150 psig [8.6 bar(g)到10.3 bar(g)]。气源可来自工厂管线或是便携式气罐。典型的测试需要约40立方英尺[1.1立方米]氮气。

工作原理

将VeriCal工具包与ST流量计和氮气源相连，通入正压氮气。将ST流量元件向上抽出，使流量元件脱离过程介质，并将流量计设置到VeriCal标定组别的模式，用户可以通过在VeriCal工具包上调节压力，按特定的压力（FCI VeriCal标定文件上设定的值）以控制通入少量氮气。在每个压力点，从ST流量计上取得流量读数，并与FCI提供的文件上相应的基准读数作对比。在初始安装时执行这一流程，其后可按需求使用。

ST110型流量计：     单点插入式流量计，可配合VeriCal使用

ST112型流量计：     双传感元件流量计，可配合VeriCal使用

STP110型流量计：   单点插入式流量计，带压力测量，可配合VeriCal使用。

STP112型流量计：   双传感元件流量计，带压力测量选项；可配合VeriCal使用。

P/N 020849-03：   VeriCal工具包
