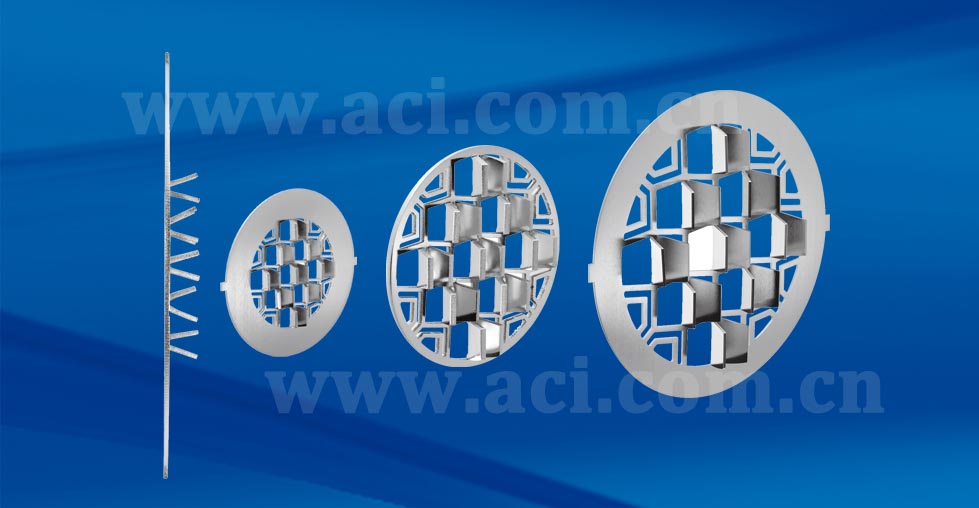

VIP插入式平板流体调整器

薄轮廓、轻型平板插入式Vortabâ流体调整器

VIP型流体调整器结合了经过科学验证性能出众的薄片式Vortab流体调整器的原理，和易于安装且节约费用的插入式平板设计。

•   独特的平板式Vortab设计
•   低成本、快速安装
•   低压损
•   有效减少流量计对直管段的要求（3倍管径达到重复性流形）
•   FCI推荐配合热扩散式气体质量流量计使用
•   适用于 2”[ 50 mm]的管径

问题的产生

很多原理的流量计，尤其是中心点安装型的，需要数倍管径的直管段以确保达到产品的标称精度。直管段是为了向流量计提供无漩涡、重复性好的流形。然而，在实际应用中，工厂管线上有大量弯管、阀门、T形管以及各种空间限制，因此几乎不可能达到对直管段的要求。这样就产生了无重复性、不对称且带漩涡的流形，因而导致了流量计精度受到影响。不仅如此，在低流量、宽量程比的应用中，这种介于层流形和湍流之间的过渡流形将对精度带来更大影响。^*

解决方案

在流阻下游1.5倍管径，流量计上游3倍管径处安装一个VIP型Vortab流体调整器，就可以完全消除异常流形，使通过流量计的流形成为无漩涡、对称的重复性流形。VIP制造和验证时采用了复杂的流体模型软件工具，并在Vortab的NIST可溯源标定台上实际安装，对带有弯管、阀门、支架及其它流阻的应用进行了测试。VIP流体调整器对于宽量程比和/或对低流量灵敏的流量测量原理（如热扩散技术）特别有效，可在层流、过渡流和湍流状态下提供高重复性流形。

VIP的规格

构造材质：316不锈钢；其它材料请洽FCI

管径：标准2”~40”[50 mm~999.9 mm]；更大管径请洽FCI

安装：焊接式或法兰式；ANSI或DIN法兰

发货重量：每英寸管径（约）2 lbs [0.9 kg/25 mm]

订购VIP非常简单，只需要确认您的管径，以及需要焊接式安装还是法兰式安装。如果采用法兰式安装，还需要提供法兰类型和等级。
