裂解炉炉管监测
当前位置: 首页 > 产品应用 > 石油天然气
裂解炉炉管监测

J.M. Canty 的 UltraTemp 系列高温型过程监控系统是一款优化重整加氢裂解炉、提高其运行效率并延长其使用寿命的有力工具。利用该系统可以对每根炉管进行连续的实时监控。

裂解炉高温炉管的可视温度测量

炼油装置的原油炼制过程既包含蒸馏、萃取等物理过程,也包含裂解、催化等化学过程。这些过程都需要大量的热量,而加热炉就是为这些过程提供热量的设备,其供热量直接影响后续生产的效率。炉管作为加热炉的核心部件,对于控制生产效率和产品品质十分重要。

仅通过热能将一种高分子化合物转变成另外几种低分子化合物的化学过程,被称为裂解,亦称热解,是在石化生产中,采用比裂化更高的温度(700~800℃,有时甚至高达1000℃以上)使石油分馏产物中的长链烃断裂成乙烯、丙烯等短链烃的加工过程。

J.M. CantyUltraTemp系列高温型过程监控系统是一款优化重整加氢裂解炉、提高其运行效率并延长其使用寿命的有力工具。利用该系统可以对每根炉管进行连续的实时监控。



UltraTemp过程监控系统采用高温摄像机配合CANTYVector图像处理器,可以监控加氢裂解炉中的炉管温度。CantyVision软件可以精确地测量温度和炉管弯曲情况。与昂贵的热电偶相比,UltraTemp系统更为直观和可靠,且能同时监控多根炉管。如果炉管温度上升,CantyVision软件可以将报警信号输出到操作者的显示屏、PLCDCS控制系统中。此时直接使用蒸气对炉管进行清洁,然后切换回天然气即可,无需再对炉管进行插拔操作来确认其状况。




传统的高温温度计由于在进行温度分析时需要耗费时间,因此不适合用于裂解炉的温度控制。如果炉管温度在10分钟内上升了超过10度,则意味着炉管可能发生了堵塞,需要清洗。如果使用传统高温温度计进行测量,由于每次的测量点位置可能不同,因此会在炉管温度未变的情况下,由于测点不同而导致误报。使用CANTYUltraTemp可视型温度监控系统就没有这样的顾虑。

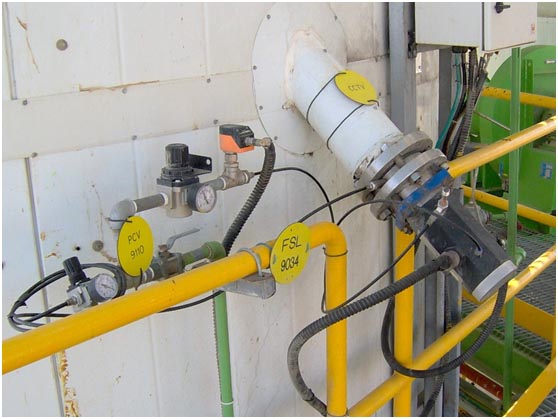

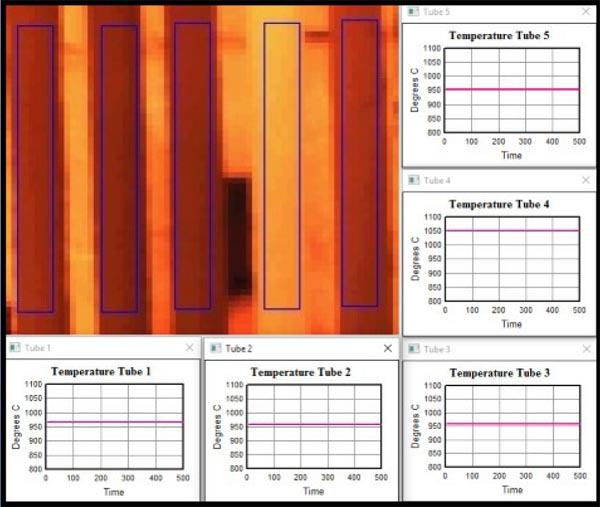

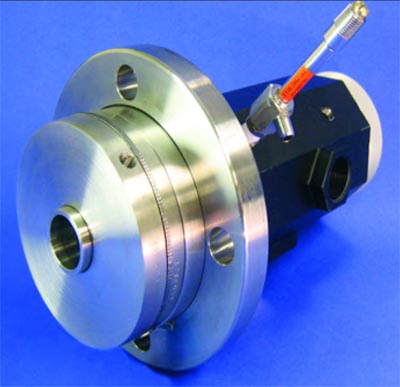

在裂解炉上安装一台CANTY高温型摄像机,镜头部分穿过保温层对一排炉管进行监测。通过CANTY图像分析软件,在实时图像上选定5根炉管上的观测区域。

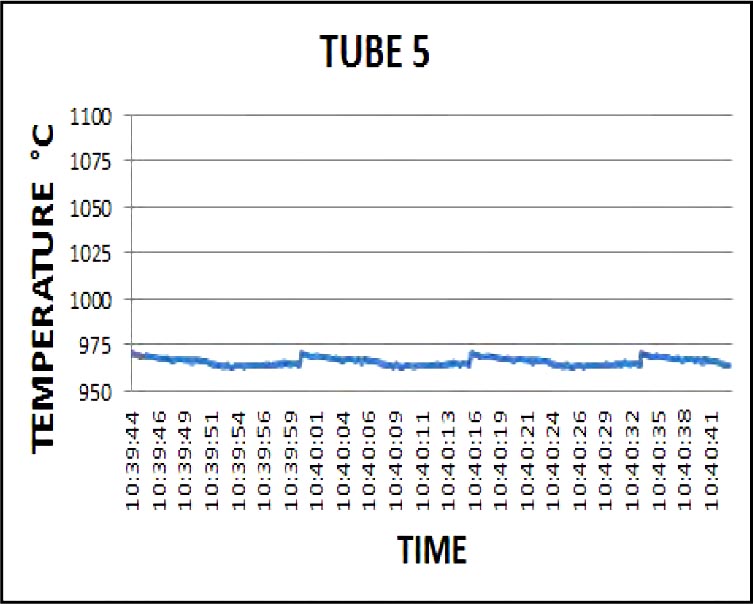

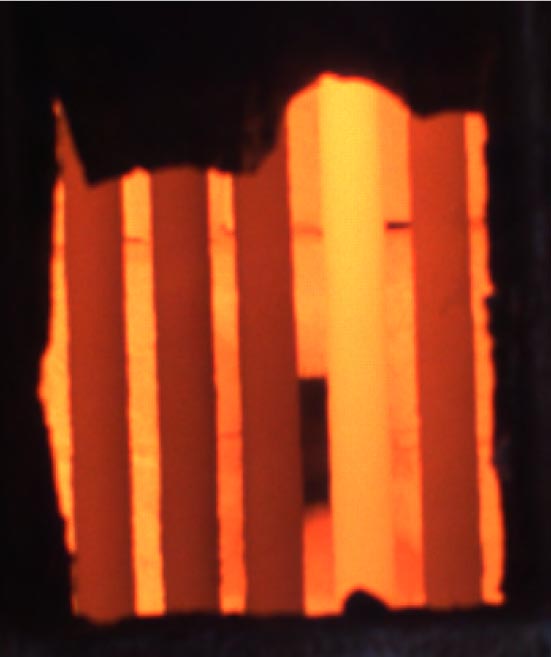

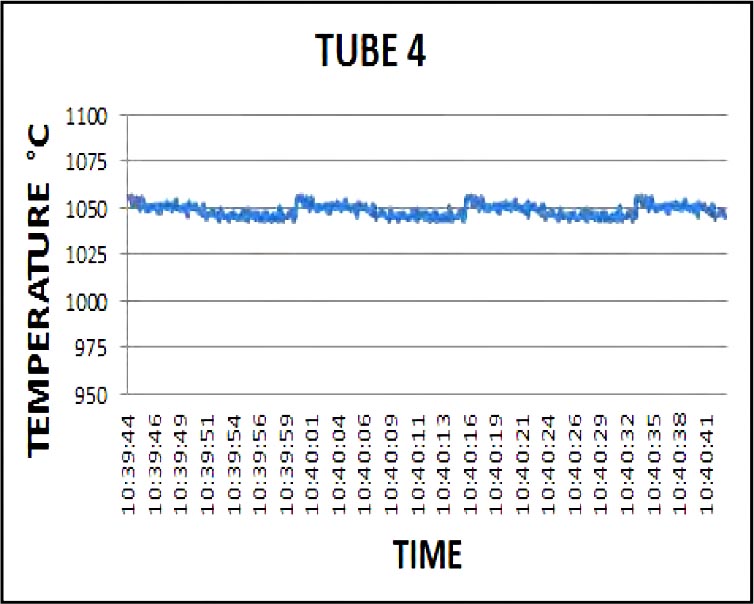

过了一段时间后,炉管4的温度输出明显上升(比初始温度高了100摄氏度)。这种温度值的上升会被软件传输给DCS系统。而操作者想复核这种温度值的上升只需看一眼实时的过程图像。如图所示,4号炉管的颜色明显亮于其他炉管,意味着4号炉管过热。





这种炉管温度值飙升的早期探测使操作者可以及时修正问题,将故障对过程的影响降至最低,并及时有效地使系统恢复正常工作。选择CANTY可视型过程监控系统,为裂解炉高效、安全运行提供保证。
