19”内置式外壳用于 1-6 个模块的 3000/4000 系统,符合 DIN 41494 。

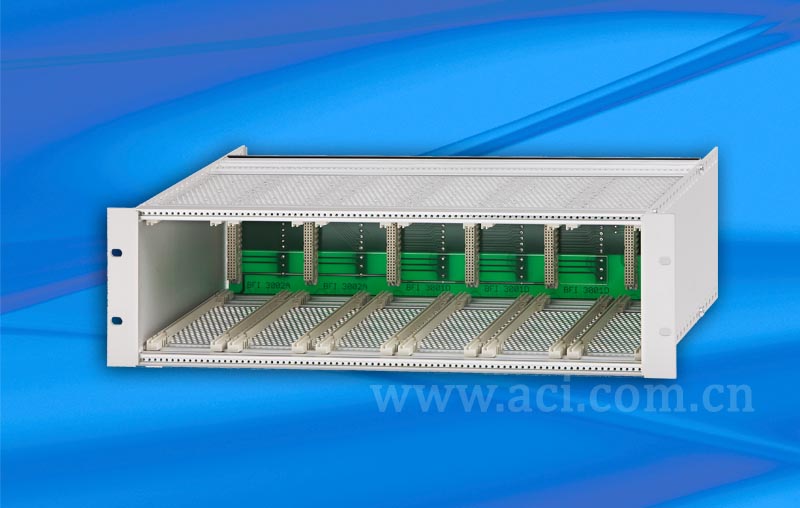

19”内置式外壳
3000/4000系统BFI安装附件
用于1-6个模块的3000/4000系统,符合DIN 41494。

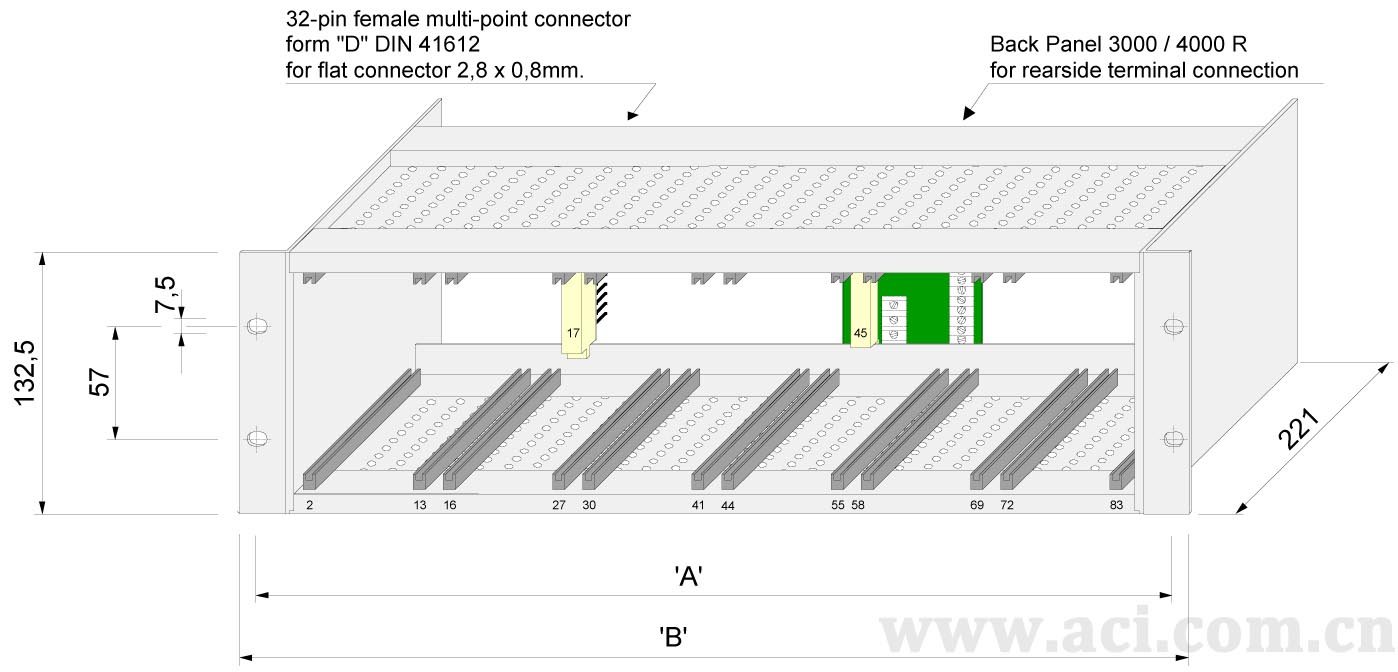

所有尺寸 +/- 0.4 mm | 14 TE 适用于1模块 3000/4000系统 | 28 TE 适用于2模块 3000/4000系统 | 42 TE 适用于3模块 3000/4000系统 | 56 TE 适用于4模块 3000/4000系统 | 84 TE 适用于6模块 3000/4000系统 |
„A“ 尺寸 | 110.3 | 181.4 | 252.6 | 323.7 | 465.9 |
„B“ 尺寸 | 127.1 | 198.2 | 269.4 | 340.5 | 482.7 |
Part-No. 背板R | G 701.1 | G 701.2 | G 703.1 | G 704.1 | G 706.1 |
Part-No. 平接头 | G 701.2 | G 702.2 | G 703.2 | G 704.2 | G 706.2 |

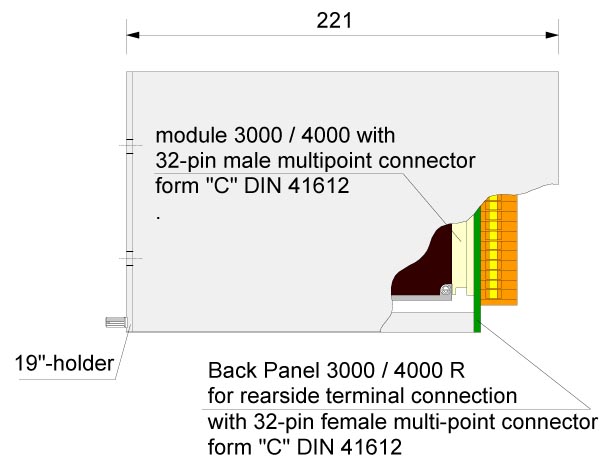

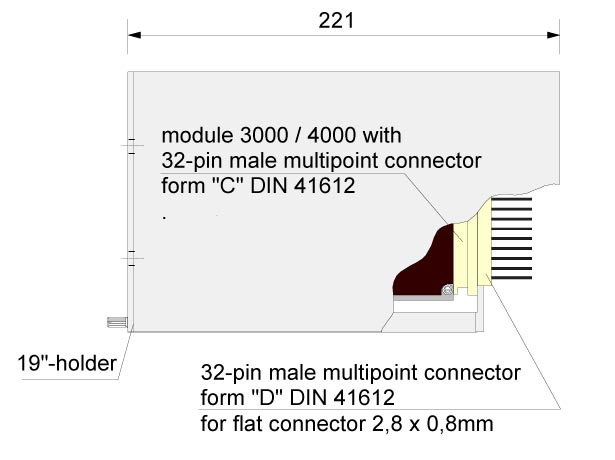

侧视图 背板3000 / 4000 R | 侧视图 平接头 |
|
|
