TRIMEC 计量结算型流量计配合外围设备以计量结算装置的形式供货,以满足工业和相关认证体系的要求。
计量结算型流量计
计量结算级流量计
中等和大容量流量计配合外围设备以计量结算装置的形式供货,以满足工业和相关认证体系的要求。
通用规格
型号前缀: | MG025 | MG040 | MG050 | MG080E | MG100 | |
标称尺寸(英寸) | 1” | 1.5” | 2” | 3” | 4” | |
材质 | 铝材质 | |||||
最小排量(L) | 5 | 10 | 20 | 50 | 200 | |
最大流量 (L/min) | 150 | 250 | 450 | 1000 | *1500 | |
输出选项 | 磁簧开关和NPN霍尔效应,正交霍尔效应 | |||||
最大压力 | 10 bar (147 psig) | |||||
* 可提供适用于2500L/min (660GPM)扩展流量的型号

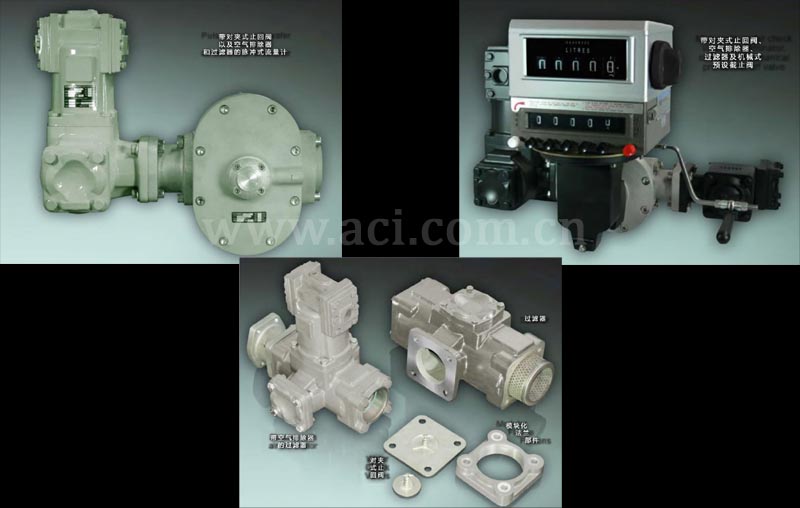

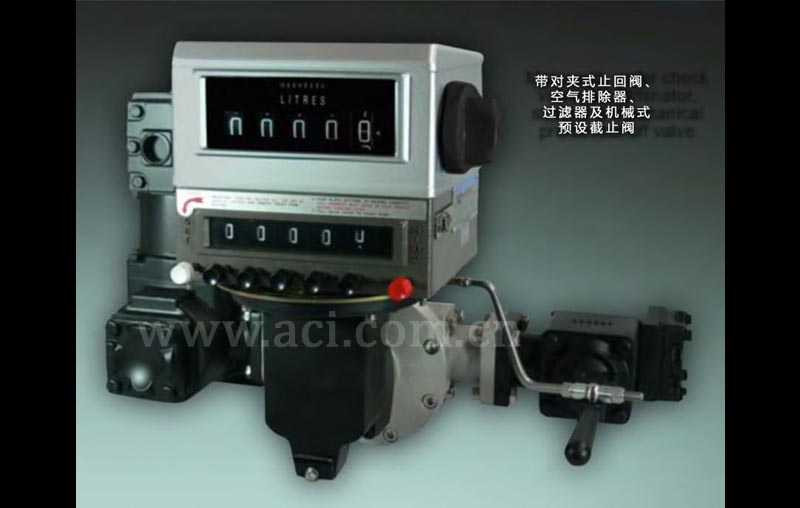

机械式计量装置
带转接头的1”~4”流量计可以与大型机械式记录仪、预置记录仪、打印机及相关的止回阀和截止阀等形成各种组合。
通用规格
型号前缀: | ES205 | ES040 | ES050 | ES080 | ES100 |
标称尺寸(英寸) | 1” | 1.5” | 2” | 3” | 4” |
材质 | 铝材质 | ||||
最小排量(L) | 5 | 10 | 20 | 50 | 200 |
最大流量 (L/min) | 150 | 250 | 450 | 1000 | *1500 |
机械式记录仪 | 复位和预置,可选打印机 | ||||
机械式控制 | 二阶机械式截止阀 | ||||
最大压力 | 10 bar (147 psig) |

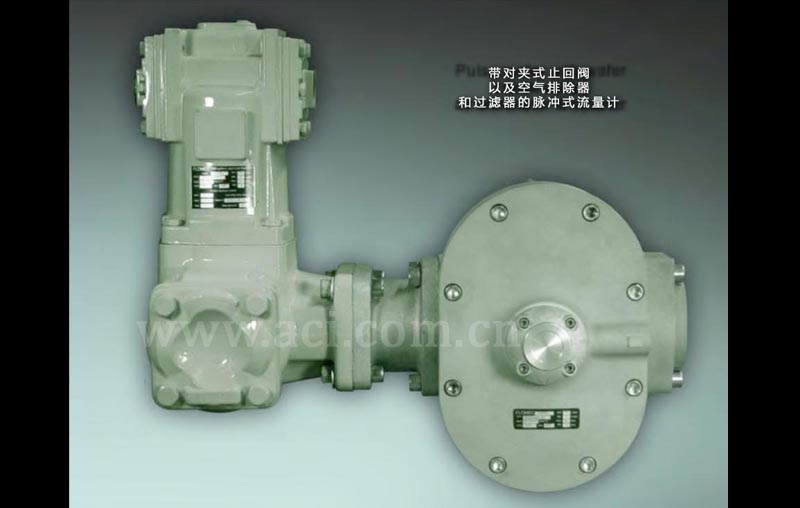

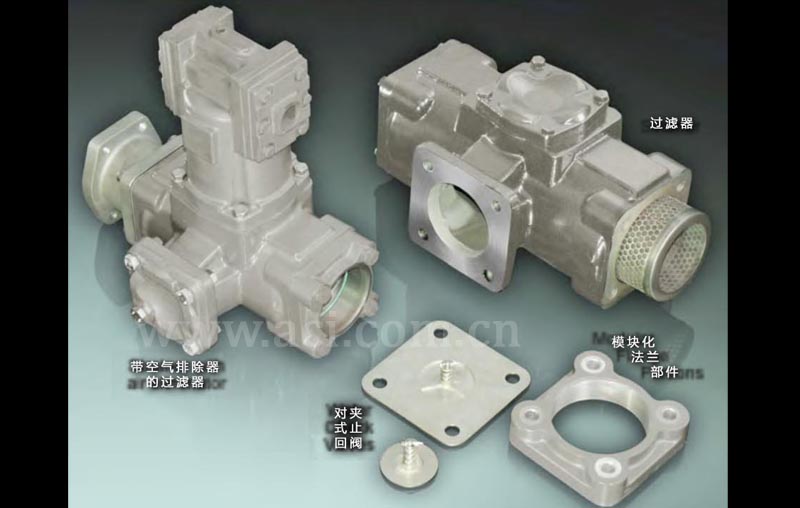

过滤器和空气排除器
模块化设计的过滤器和空气排除器,可以选择一个独立的或是连接的过滤器,亦或是一个空气排除、过滤器止回阀多功能装置。
空气排除过滤器(ES)和流量计之间装有对夹式背压阀以帮助排除空气,从而避免出现反向流量的可能性。
一般规格
型号前缀: | ES025 | ES040 | ES050 | ES080 | ES100 |
标称尺寸(英寸) | 1” | 1.5” | 2” | 3” | 4” |
材质 | 铝材质 | ||||
最小排量(L) | 铝质主体,316不锈钢滤筐,氟橡胶密封 | ||||
最大流量 (L/min) | 100 mesh (150 micron) | ||||
机械式记录仪 | 10 bar (147 psig) | ||||
机械式控制 | 二通双簧片阀 | ||||
最大压力 | 154 CFM (4.36M 3/min @ 70kpa) |
