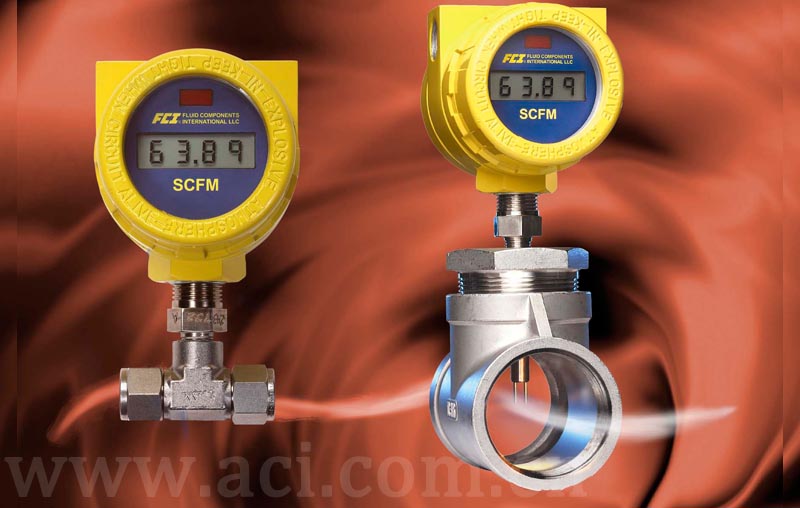

ST75/ST75A管道式气体质量流量计
出众的空气和气体流量测量
ST75/ST75A是一种精确的、无活动部件、直接质量流量测量和监测方法，适用于天然气、甲烷及其它碳氢类气体，如：氮气、二氧化碳、氩气、所有惰性气体和压缩空气等工业过程气体流量。共有9种不同的尺寸可供选择，可以直接进行管道式安装，适用的管径从6到51毫米（1/4”到2”）不等。
易于安装，易于使用
ST75/ST75A的标准“T”形接头设计适于进行简便的在线安装。标准NPT、管径尺寸选项包含1/4”，1/2”，3/4”，1”，1½”和2”。对于卡套接头tube管式应用，选项包括：1/4”，1/2”和1”。为了适应多种应用和安装的要求，ST75/ST75A有三种标准构造可供选择：一体化无数显、一体化有数显、分体式有数显。为了便于接线和进行信号隔离，流量计的封装带有2个接线孔，前后盖都可打开。ST75/ST75A可以指定直流（12-36 V）或交流（85~265 V）供电。
ST75/ST75A规格
规格
介质兼容性：空气、压缩空气、氮气、氧气、氩气、二氧化碳、臭氧、其它惰性气体、天然气和其它碳氢类气体。
适用的管道/管线尺寸：6mm~51mm（1/4”到2”）
仪表
量程：*
|
NPT管径 |
1/4” |
1/2” |
3/4” |
1” |
1-1/2” |
2” |
|
Min. SCFM |
0.04 |
0.13 |
0.22 |
0.35 |
0.85 |
1.40 |
|
Min. [NCMH] |
[0.07] |
[0.22] |
[0.38] |
[0.59] |
[1.44] |
[2.38] |
|
Max. SCFM |
17.34 |
50.64 |
88.88 |
139.95 |
339.31 |
559.27 |
|
Max. [NCMH] |
[29.47] |
[86.04] |
[151.00] |
[237.78] |
[576.48] |
[950.20] |
|
Tubing管径 |
1/4” |
1/2” |
1” |
|
|
|
|
Min. SCFM |
0.01 |
0.05 |
0.25 |
|
|
|
|
Min. [NCMH] |
[0.01] |
[0.09] |
[0.42] |
|
|
|
|
Max. SCFM |
3.02 |
21.15 |
99.08 |
|
|
|
|
Max. [NCMH] |
[5.14] |
[35.94] |
[168.33] |
|
|
|
* 实际流量范围决定于气体类型和特定的条件
精度：±1% 读数 + 0.5%满量程
重复性：±0.5%读数
温度补偿： 标准：4~38℃（40~100℉）
可选：-18~121℃（0~250℉）
量程比：3:1到100:1
认证： FM/CSA: Class 1, Div. 1, Groups B, C, D; Class 1, Div. 2, Groups A-D
ATEX/IECEx: Zone 1, II 2 G Ex d IIC T6…T3; II 2 D Ex tD A21, IP67 T90°…T300°, CPA, CE Mark
流量元件
安装：管道式安装“T”形接头，NPT或tube管
类型：热扩散式
构造材质：全焊接316不锈钢探头，带哈氏合金C热套管；316不锈钢NPT和tube管接头。
最高工作压力：
T形接头（阴螺纹NPT）：1650KPa(g) [240 psig]
Tube：4100KPa(g) [600 psi]
工作温度：-18~121℃ [0~250℉]
过程连接：
T形接头（阴螺纹NPT）：1/4”, 1/2”, 3/4”, 1”, 1-1/2”, 2”
Tube：1/4”, 1/2”或1”
变送器
封装：NEMA 4X（IP66）铝质封装，带环氧涂层。
输出信号：
(2) 4~20mA输出对应为流量或温度
(1) 0~500 Hz频率输出用于累积流量
总线通讯：
ST75A：HART(Version 7)；FieldComm Group认证输出#1；含DD文件
通讯端口：RS232C端口，可选数显单元。
输入电源：
DC：18~36VDC（功率：6W）
AC：85~265VAC（功率：12W）
（*CE认证为100~240 VAC）
工作温度：-18~60℃（0~140℉）
数显：（可选）双行每行16位LCD显示。显示测量的数值和工程单位。首行显示流量值。第二行可由用户选择显示温度或累积流量，或二者轮流显示。显示可以进行90度旋转以获得最佳视角。
参考工作条件为70℉，14.7 psia [21.1℃，1.013bar(g)]
