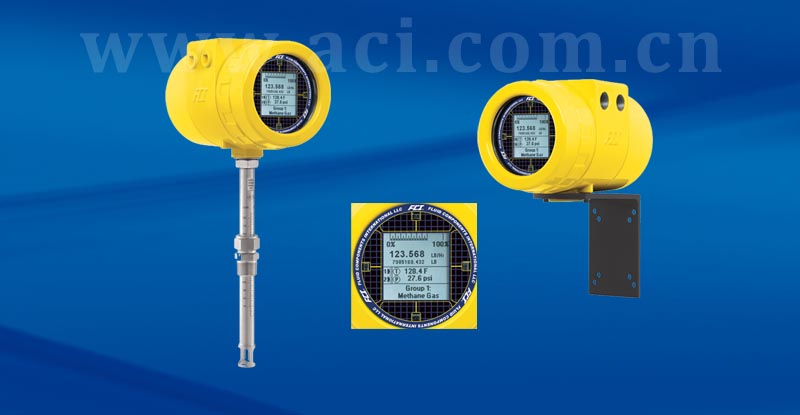

ST100A插入式气体质量流量计

ST100A系列质量流量计特点

•   适用于200多种气体
•   直接质量流量测量
•   双功能 – 流量和温度
•   适用温度可达850℉ [454℃]
•   无活动部件，不堵塞
•   简便节约的单点插入式安装
•   最佳的数字/图形显示
•   多路模拟输出
•   多种总线通讯选项
•   整表机构认证
•   机载数据记录仪

变送器和电子线路部分

•   全金属封装
•   四（4）个电气接口
•   2” x 2” [50 mm x 50 mm] 背光LCD数显
•   流量、累积流量和温度
•   三路模拟输出，带双向HART协议
•   FOUNDATIONä现场总线, PROFIBUS PA, Modbus 选项（双向通讯）
•   一体化或远传安装（最远300米）
•   交流或直流供电
•   FM, FMc, ATEX和IECEx认证，适用于Division 1, Zone 1危险场合
•   标准和扩展温补
•   数据记录到可移动的micro-SD卡，可由USB端口导出数据
•   变送器电路状态检查（IDR）
•   软件控制功能，实现不同标定组别切换
•   外部辅助4-20 mA输入，实现标定组别切换及主/从单元平均流量测量。

标定

•  采用18套精确的NIST可溯源标定台之一，根据您的安装条件和气体规格进行标定
•  可储存多达五（5）组独立标定数据

传感元件和过程连接

•   全焊接构造
•   316L不锈钢或哈氏合金-C276
•   177℃，260℃或454℃ [350℉，500℉或850℉]
•   响应快速、牢固耐用
•   可调和固定插入长度可选
•   卡套式、NPT、法兰式和在线插拔式连接可选



ST100A系列质量流量计规格



整体规格

•  测量能力：流量、累积流量和温度
•  基本类型：插入式，单点
•  流量测量范围： 0.25 SFPS~1000 SFPS [0.07 NMPS~305 NMPS]

       - 以标准状态70℉, 14.7 psia [0 ℃, 1.01325 bar(a)]下的空气为例

•  温度测量范围：最高850℉ [454℃]

与流量元件适用温度相同，参见流量元件工作温度。

•  介质：所有同流量元件材质兼容的气体。
•  精度

流量：实际介质标定：±0.75%读数，±0.5%满量程

应用气体条件将决定精度；请洽FCI代理商并使用AVAL应用评估软件对测量精度进行评估。

温度：± 2℉ [± 1.1 ℃] [仅限显示，流量值必须高于5 AFPS [1.5米/秒]

•  重复性

流量：±0.5%读数

温度：±1℉[±1℃] (流量必须大于5 AFPS [1.5 NMPS])

•  量程比：在标定流量范围内，2:1~100:1工厂设定或现场调节,最大1000:1
•  温度补偿：

标准：±30℉ [±16℃]；可选：±100℉ [±55℃]

•  机构认证

FM, FMc：  Class I, Division 1，危险场所；Groups B~D

                   Class II/III, Div. 1，防粉尘着火，Groups E~G

                   Class I, Div. 2, 非可燃，Groups A~D

                   Class II, Div. 2, 非可燃，Groups E~G

                   Class III, Div. 1, 2, 防粉尘着火，室内/外危险场合

                   Type 4X/IP67 (per NEC 500)

ATEX:         EX d IIC Gb T6/T1 Ta= -40℃~65℃;

                  Ex tb IIIC T85℃/T450℃ Db Ta=-40℃~65℃; IP67

IECEx：  II 2 G Ex d IIC Gb T6/T1 Ta=-40℃~65℃; IP67

其它：     NEPSI, Inmetro, GOST, CRN, CPA, CE

•  标定：使用NIST可溯源标定台和标定设备标定



流量传感元件

• 构造材质： 全焊接316L不锈钢，可选哈氏合金C
• 工作压力

金属卡环：1000 psig [70 bar(g)]

特氟隆卡环：150 psig [10 bar(g)] [200℉ (93℃) max.]

NPT固定连接：1000 psig [70 bar(g)]

法兰固定连接：依法兰等级而定

• 工作温度（过程温度）（-FPC，-FP和-S型）：

  -40℉ ~ 350℉ [-40℃~ 177℃]

  -40℉ ~ 500℉ [-40℃~260℃]

  -40℉ ~ 850℉ [-40℃~454℃]

• 过程连接

卡套式连接

3/4”或1” MNPT，不锈钢材质，带可调的特氟隆或金属卡环；或适用于3/4”接头的螺纹式法兰，ANSI或

DIN法兰。

适用于850℉[454℃]的高温型ST100A不提供卡套式连接

在线插拔式连接

低压50 psig [3.5 bar(g)]或中压500 psig [34 bar(g)]，石墨或特氟隆填料；1.25” MNPT或ANSI或DIN法兰。

如果过程介质是臭氧、氯气或溴气，需选特氟隆填料固定式连接：1” MNPT或ANSI或DIN法兰

插入长度：现场可调插入长度

1”~6” [25 mm~152 mm]；1”~12”[25 mm~305 mm]

1”~21”[25 mm~533 mm]; 1”~36”[25 mm~914 mm]

1”~60”[25 mm~1524 mm]

    固定插入长度：2.6”~99.9” [66 mm~2537 mm]

• 远传式变送器：通过连接电缆可以将变送器安装在远离流量元件的位置[最远1000英尺(300米)]



流量变送器/电子线路部分

•  工作温度：-40℉ ~ 150℉ [-40℃ ~65℃]
•  输入电源

 AC：85 Vac ~ 265 Vac，10 W

 DC：24 Vdc ± 20%，9.6 W

•   输出

模拟

标准：3组4~20mA*, 0~1 kHz, 或0~10 kHz脉冲/频率输出

4~20mA输出可由用户指定对应流量、温度和/或压力（如果型号提供此功能）；输出可由用户设置为对应

满量程或是满量程中的子集范围；脉冲/频率输出可由用户选定用于外加脉冲计数器/流量累加器，或由

0~1 kHz或0~10 kHz频率对应流量值

* 隔离输出带有依照NAMUR NE43指南的错误指示，用户可选为高（>21.0mA）或低（<3.6mA）

数字

标准：     USB，Ethernet。

可选：     HART（模拟输出的标配，符合V7）

                   FOUNDATION现场总线H1，PROFIBUS PA

                   或Modbus RS-485

•  辅助输入

两路4-20mA输入通道；用于FCI的特殊配置，允许ST100A系列流量计接受来自外部设备的输入信号，如

气体分析、气体组分或压力传感器等信号。

•  封装

主变送器/电子线路板封装

NEMA 4X, IP67；带聚酯涂层的铝壳封装；4电气接口，带1/2”NPT或M20x1.5螺纹；7.74” x5.40”x5.00”

[196.6 mmx137.2 mmx127 mm]；不锈钢封装可选。

就地封装（远传式构造）

不带在线插拔选项：

NEMA 4X, IP67；带聚酯涂层的铝壳封装；2电气接口，1/2”NPT或M20x1.5螺纹；3.75” x   4.00” x3.24”

[95 mm x102 mmx82 mm]

带有在线插拔选型：

NEMA 4X, IP67；带聚酯涂层的铝壳封装；1电气接口，1” NPT或M20x1.5螺纹；5.40” x 4.82” [137.2 mm

x122 mm]

•   数据记录仪

用户可设置的数据采集时间间隔，最高每秒读数1次；带有可移动的2GB micro-SD（安全数码）记忆卡，可

安装在电子线路板上；可以ASCII逗号分隔形式储存约21M读数。

•   读数/显示及光电触摸按键（可选）：

•  2” x2”[50 mmx50 mm]大LCD显示，数字、条形图和工程单位。
•  流量、累积流量、温度和压力（STP型）数显；工程单位可由用户选择。
•  流量模拟条形图
•  用户可编辑的17位的字母数字字符，可现场与每个标定组别关联。
•  设置和服务模式显示文字和服务代码
•  背光—背光由接近传感器激活，还可由用户设定为始终开启
•  通过四(4)个光电触摸按键，用户可对流量计进行设置和服务查询。
•  光电触摸按键通过前窗触发，无需打开封装激活
•  电子显示可以旋转90度角以优化观察角度。

注：如果未订购数显单元，所有的用户设置和服务查询需要通过连接到总线通讯和/或USB口的电脑完成。

规格参考70℉, 14.7 psia [21.1℃, 1,013bar(a)]

FCI公司不断更新发展，产品规格调整恕不另行通知。
