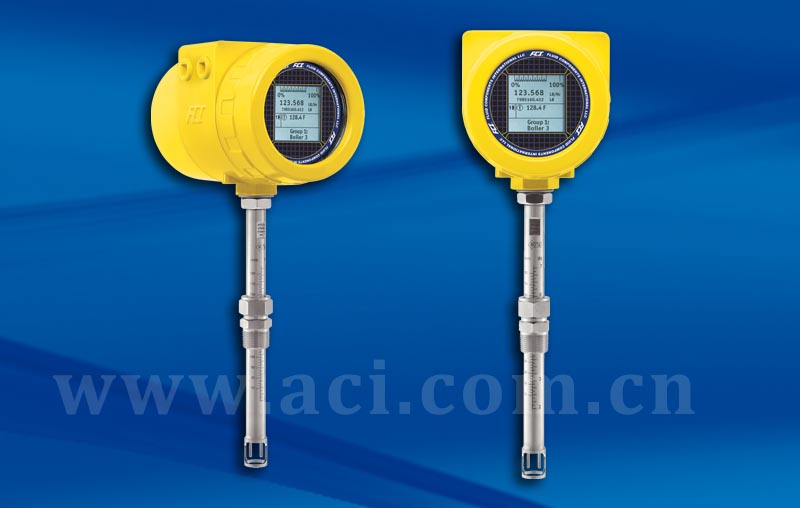

ST80插入式气体质量流量计
ST80系列质量流量计特点
< 直接气体质量流量测量
< 流量、累积流量和温度
< 无活动部件、低维护
< 适用管径1" [25 mm] 以上圆管及方管
< 拥有多种综合性全球防爆认证
< 适用温度可达450℃ [850℉]
< 牢固的工业级变送器封装
< 带图形和多变量的LCD显示
< 符合SIL要求
< 一体式结构和分体远传结构可选
< 双4-20mA模拟输出
< HARTÒ, FOUNDATIONä 现场总线, PROFIBUS PA, Modbus RS-485
< 三点式现场标定自检
< 传感器结构优化应用性能，可选新款湿气专用传感器
< 多种过程连接可选
ST80型 插入式流量计适用于≥2.5" [64 mm]的管径。标定范围为0.07~305 NMPS [0.25~1000 SFPS]。
ST80系列质量流量计规格
整体规格
< 测量能力
流量、累积流量和温度
< 流量测量范围
0.07 ~ 305 NMPS [0.25 ~ 1000 SFPS]
< 温度测量范围
根据所选流量元件不同，最高可耐454℃ [850℉]；参见流量元件规格的工作温度
< 介质：所有同流量元件材质兼容的气体。
< 精度
流量：气体实标：±1%读数，±0.5%满量程
温度：±1.1℃ [±2°F] [仅限显示，流量值必须高于5 AFPS [1.5米/秒]
< 响应时间（流量）
选用-FP或-FPC型流量元件，AST模式下，1秒可达最终值的63%（一步跳变）。
< 重复性
流量：±0.5%读数
温度：±1℃ [±1°F]（流量值必须大于5 AFPS [1.5 NMPS]）
< 量程比
在流量标定范围内从2:1到100:1，出厂前预设，可现场调节。
< 机构认证
FM, FMc:
Class I, Division 1, 防爆, Groups B, C, D
Class II/III, Division 1, 粉尘防燃, Groups E, F, G
Class I, Division 2, 非易燃, Groups A, B, C, D
Class II, Division 2, 非易燃, Groups E, F, G
Class III, Division 1, 2, 粉尘防燃, 室内/室外防爆
Type 4X/IP67 (Per NEC 500)
ATEX:
II 2 G EX db IIC T6...T1 Gb Ta = - 40°C to + 60°C; IP66/67
II 2 D Ex tb IIIC T85°C...T450°C Db Ta = - 40°C to + 60°C; IP66/67 *
IECEx:
Ex db IIC T6...T1 Gb Ta = - 40°C to + 60°C; IP66/67
Ex tb IIIC T85°C...T450°C Db Ta = - 40°C to + 60°C; IP66/67 *
其他：
CE标记
传感器作为单独密封式装置符合加拿大电气规范要求ANSI/ISA 12.27.01-2011。CPA、NEPSI、EAC (TRCU) 俄罗斯、CRN
< SIL/IEC 61508：符合SIL 1，SFF 71.1%~79.1%
< 标定：使用NIST和ISO/IEC 17025可溯源标定台
< 其他：遵照ISO 14511中的方法和指导规程；符合ISO 14164。
流量元件/传感器
< 构造材质
全焊接316L不锈钢；可选哈氏合金C材质
< 工作压力
金属卡环：70 bar(g) [1000 psig]
特氟隆卡环：10 bar(g) [150 psig]（低于93℃）
固定NPT螺纹连接：70 bar(g) [1000 psig]
固定法兰连接：参考法兰等级
< 工作温度（过程温度）
ST80插入式
-40~+177℃ [-40~+350℉]
-40~+260℃ [-40~+500℉]
-40~+454℃ [-40~+850℉]
湿气专用（WG型）传感器：
-40~+177℃ [-40~+350℉]
< 过程连接和插入长度
卡套式连接
3/4”或1” MNPT，不锈钢材质，带可调的特氟隆或金属卡环；或适用于3/4”接头的螺纹式法兰，ANSI或DIN法兰。
适用于454℃ [850℉]的ST80不能提供卡套式连接。
在线插拔式连接
低压50 psig [3.5 bar(g)]或中压500 psig [34 bar(g)]，填充材料为石墨或特氟隆；1.25” MNPT或ANSI或DIN法兰。
如果过程介质是臭氧、氯气或溴气，需要选择特氟隆填充材料；如果选择中压在线插拔式套管连接，需要选择远传式安装。
固定式连接/全焊接
1” MNPT或ANSI或DIN法兰
插入长度
现场可调插入长度
1”~6”[25 mm~152 mm]
1”~12”[25 mm~305 mm]
1”~21”[25 mm~533 mm]
1”~36”[25 mm~914 mm]
1”~60”[25 mm~1524 mm]
固定插入长度：2.6” ~ 99.9” [66 mm ~ 2500 mm]
< 远传式变送器：
通过连接电缆可以将变送器安装在远离流量元件的位置[最远1000英尺(300米)]；如果选择中压在线插拔式连接，需要选择远传式安装。
流量变送器/电子线路板
< 工作温度：-40~+60℃ [-40~+140℉]
< 输入电源
AC：85 ~ 265 Vac, 50 ~ 60 Hz; 10 watt
DC：24 Vdc ± 20%; 9.6 watt
< 输出和通讯
标准：2路4-20mA3模拟输出，HART4及Modbus RS-4854。4-20mA输出可由用户指定对应流量或温度。输出可由用户设置为满量程或满量程中的某个范围。
标准：USB
可选：FOUNDATION Fieldbus H14或PROFIBUS PA4
3* 4-20mA输出为隔离输出，带有符合NAMUR NE43准则的故障指示，用户可选高（>21.0 mA）或低（<3.6 mA）为故障状态。
4* 总线通讯同一时刻只能激活一个。
< 封装
主变送器/电子线路板封装
NEMA 4X, IP67；带聚酯涂层的铝壳封装，可选316L不锈钢封装；4电气接口（1/2" NPT或M20x1.5螺纹）；7.74" x 5.40" x 5.00" [196.6 mm x 137.2 mm x 127 mm]
就地封装（远传式构造）：
不带在线插拔选项的ST80型：
NEMA 4X, IP67；双电气接口（1/2" NPT或M20x1.5螺纹）；3.75" x 4.00" x 3.24" [95 mm x 102 mm x 82 mm]
带有在线插拔选项的ST80型：
NEMA 4X, IP67；单电气接口（1/2" NPT或M20x1.5螺纹）；5.40" x 4.82" [137.2 mm x 122 mm]
< 读数/显示（选项1）
型号第12项选择J代码或K代码
- 2" x 2" [50 mm x 50 mm]大LCD显示；数字、条形图和工程单位
- 流量、累积流量和温度数显；工程单位可由用户选择。
- 流量模拟条形图
- 报警状态指示
- 用户可编辑的17位字母数字字符，可现场与每个标定组别关联。
- 背光
- 电子显示可以旋转90度角以优化观察角度
< 读数/显示及光电触摸按键（选项2）
型号第12项选择F代码或H代码
包含选项1中的读数/显示，外加四个可供用户操作的光电触摸按键。
- 四(4)个光电触摸按键
- 用户可以通过前置面板进行组态和设置
- 光电触摸按键可以隔着前窗玻璃触发，无需打开封装激活或操作
- 即便在防爆场所也可以对流量计进行设定、调节及诊断操作
备注：如果未订购带按键的数显，所有的用户设置和服务查询必须通过连接到总线通讯和/或USB端口的电脑完成。
其他选项
< Vortab流体调整器
所有管径的应用都可以选择Vortab流体调整器
< 遮阳罩
为变送器、电子线路和显示单元提供保护，避免阳光直射；
316L不锈钢材质
FCI PN 023241-01 一体式变送器
FCI PN 023237-01 分体式变送器
< 球阀/电缆密封接头
< 认证和测试文件
CMTR、NACE、PMI、氧气脱脂处理、放射线检测、染色渗透测试、液压测试或空气压力测试、原产地证明、WFC（唤醒频率）测试及其他文件
< 现场服务及售后支持
启动支持、现场调试及安装确认、维护协议、总线通讯集成及确认，以及更多服务
规格参考70℉, 14.7 psia [21,1℃, 1,013 bar (a)]
FCI公司不断更新发展，产品规格如有调整恕不提前通知。
