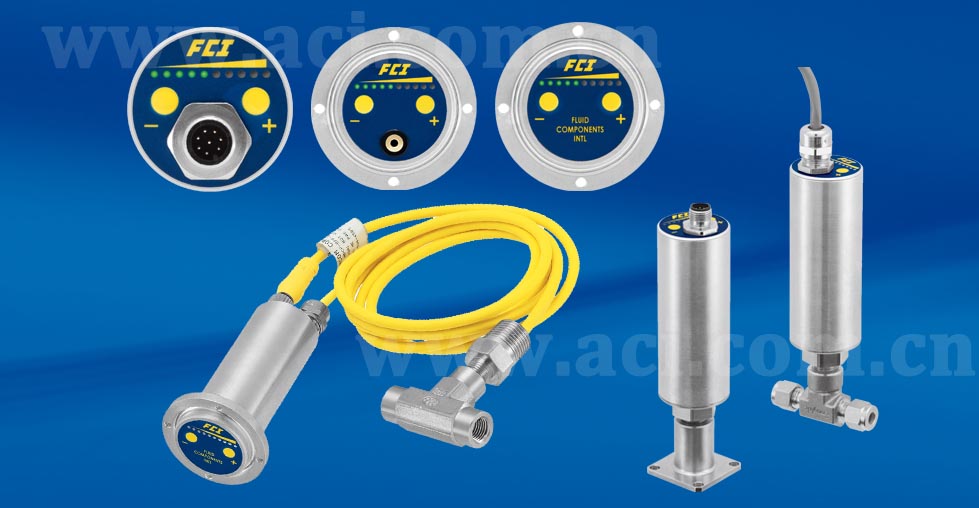

FS10A分析系统流量开关/监测器
适用于过程分析仪和取样处理系统
FS10A采用成熟的热扩散流量测量技术，结合FCI独有的质量平衡传感，达到了出众的灵敏度和重复性。产品的接液材质选用抗腐蚀的316L不锈钢和哈氏合金-C传感器。传感元件无活动部件，不会堵塞，无需维护，因此确保了长期使用的可靠性，且无维护费用。传感器没有空穴、孔洞或死角，不会造成样品污染，因而确保了采样的完整性并提供更快的系统采样时间。
FS10A的电子线路板采用牢固的全密封铝质封装，在各种过程工况下都能提供长期出众的保护。FS10A的电子线路板可以采用一体化安装，与传感元件使用一体化封装（FS10A-1，FS10A-2），也可以采用分体结构，安装在远离传感元件的位置（FS10A-3，FS10A-4）。分体构造适用于传感元件需要安装在高温环境，或是在需要使用面板及显示进行操作的情况。
FS10A的特点
FS10A顶部有一行LED流量监视灯，可为分析仪或采样系统提供一目了然的流量指示、报警/开关动作指示，并且可以用于确认产品是否通电和正常工作。用户可通过产品顶部的2个按键或是RS232串口对开关设定点进行便捷的设置。
FS10A有多种电子输出可选。开关输出可以是一个集电极开路输出（晶体管）或是一个可设置为对应常开或常闭的1A继电器输出。开关设定值的滞后或延时切换控制可由用户设置。同时提供标准配置的4~20mA连续流量输出或可指定为温度输出。
FS10A采用通用的1/4”NPT螺纹，可以简便地与标准T形Tube管或FCI的SP76底座相连。信号连接则是通过标准的M12型连接器或由用户连接的，带有固定电缆接头和标识的镀锡引线。
FLT93L系列管道式开关提供两路独立的报警输出，并可在现场进行设定，实现对小管径应用中的流量、温度组合控制。全新的表面贴装电路设计满足ATEX认证要求。
FS10A规格
整体规格
介质适用性：所有适用于316不锈钢和合氏合金C22的气体和液体。
过程连接：1/4”NPT；适用于1/4”, 3/8”和1/2”T形tube管，1/4”T形tube管带1/8”喷射管接头及SP76连接器（FCI部件号019897-01）
流量分辨率/范围：
|
|
空气/气体 |
|
液体 |
||||||
|
|
CC/Min |
SCFH |
|
CC/Min |
GPH |
||||
|
|
Min |
Max |
Min |
Max |
|
Min |
Max |
Min |
Max |
|
1/8” tube管接头 带0.0625” ID喷射管 |
10 |
2,000 |
0.02 |
5 |
|
0.70 |
18.00 |
0.01 |
0.30 |
|
1/8” tube管接头 带0.0940” ID喷射管 |
25 |
5,000 |
0.05 |
10 |
|
1.50 |
40.00 |
0.03 |
0.60 |
|
1/4” T形tube管 |
50 |
20,000 |
0.10 |
40 |
|
4.00 |
100.00 |
0.07 |
1.70 |
|
SP76连接管 |
50 |
20,000 |
0.10 |
40 |
|
4.00 |
100.00 |
0.07 |
1.70 |
|
3/8” T形tube管 |
180 |
50,000 |
0.40 |
100 |
|
14.00 |
350.00 |
0.20 |
5.50 |
|
1/2” T形tube管 |
375 |
100,000 |
0.80 |
200 |
|
30.00 |
750.00 |
0.50 |
12.00 |
重复性： ±0.5%读数
量程比：5:1~100:1
机构认证
FM，FMc：非易燃，Class I Division 2 Groups A, B, C, D; Class II, Division 2 Groups E, F, G; Class III, T4@Ta=71°C Type 4X
ATEX： II 3 G Ex nA IIC T4 Gc
II 3 D Ex tc IIIC T81°C Dc
IP64
IECEx: Ex nA 和Ex t
Ex nA IIC T4 Gc
II 3 D Ex tc IIIC T81°C Dc
CE认证
流量元件
材质：[接液部件]316L不锈钢及哈氏合金C-22热套管；可选全哈氏合金C22探头。
工作温度：
标准： -40°F~250°F[-40°C~121°C]
可选： -40°F~500°F[-40°C~260°C]；仅限远传式结构
工作压力：
T形Tube管连接：500 psi [34 bar(g)]
SP76连接器：根据SP76连接器规格，最高可达500 psi [34 bar(g)]
变送器/电子线路部分
封装：NEMA 4X [IP64]，阳极氧化铝壳封装
工作温度：-40°F~160°F[-40°C~71°C]
输出信号：
|
|
型号第6位代码D |
型号第6位代码E |
|
集电极开路N-Channel (100 mA) |
n |
|
|
继电器，SPDT；1A @ 24 Vdc； 120 Vac (ATEX：仅DC) |
|
n |
|
4-20 mA趋势输出 |
n |
|
|
RS232 I/O串口 |
n |
n |
如需线性化输出或特殊标定的模拟输出，请选用FCI流量计。
显示：10个一排的绿色LED与流量成比例地连续点亮指示流量趋势，或在设定点对应处闪烁。
用户界面：两个位于顶部的按钮用于设定开关/切换点、零点和量程、继电器滞后及延时等。按钮操作可由用户禁用以防止不需要的改动；所有可设置功能还可以通过RS232C串口进行操作。
输入电源：24 Vdc（21.5~30 Vdc），最高2.5 Watts。
远传式结构：变送器/电子线路部分可以采用远传安装并通过连接电缆与传感元件相连。远传式的流量元件可采用插拔式的M12电缆连接或采用6’,15’或30’ [2米、5米或10米]的密封电缆。可选的500°F [260°C]扩展温补需要采用远传式结构及带聚四氟乙烯护套的密封电缆。
