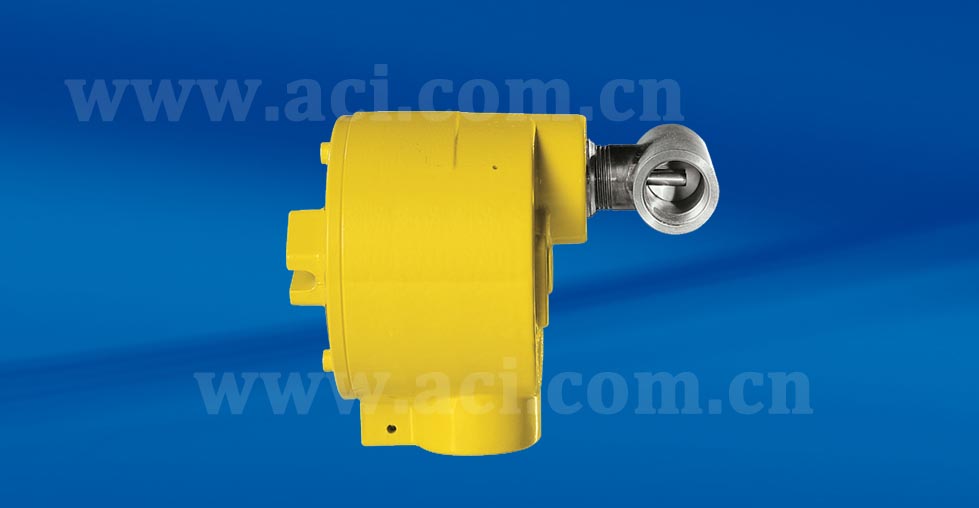

FLT93L 管道式流量/温度复合式开关

FLT93L系列管道式开关提供两路独立的报警输出，并可在现场进行设定，实现对小管径应用中的流量、温度组合控制。全新的表面贴装电路设计满足ATEX认证要求。

传感元件突出特点：

•   适用于极低流量（可低至0.015 cc/sec）
•   316L不锈钢或哈氏合金C-276接液部件，全焊接构造。
•   过程温度可达500°F（+260°C）
•   过程压力可达2000 psig [138 Bar(g)]
•   温度补偿确保设定点和输出信号的精确和稳定。
•   危险场所应用认证：FM、CSA、CENELEC、CE和CRN

应用

•  化学添加剂确认
•  冷却剂和润滑剂密封泄漏
•  润滑剂流量探测
•  密封水流量
•  分析仪流量探测器
•  空气吹扫流量监测
•  喷嘴监测

开关设定点范围（FLT93-L）：

含水类液体：0.015~50 cc/sec

碳氢类液体：0.033~110 cc/sec

气体：0.6~20,000 cc/sec

传感元件过程连接：

1” MNPT阳螺纹或3/4” FNPT阴螺纹，两端带孔，可选法兰安装。

传感元件材质：

所有接液部件采用316L不锈钢材质、全焊接构造。可选哈氏合金C、蒙耐尔合金400、钛材质。

操作温度：

传感元件： -73°C~+454°C

控制电路： -40°C~+60°C

操作压力：

24.1MPa （低于260°C）；16.2MPa（高于260°C）

输出信号：

提供两路与流量或液位/界面及温度成比例的模拟电压输出。（非1~5V/0~10VDC标准输出）

输入电源：

115 ±15 VAC，230 ±30 VAC，24VAC（+2，-6）最大13 watts；

24 VDC（+4，-3）,100VAC±10可选，LED电源指示

继电器额定值：

现场可调的双SPDT或单DPDT继电器额定值为6A@115VAC、220VAC或24VDC，密封继电器构造可选。

电气封装：

铸铝或不锈钢材质可适应不同危险环境下的应用。(Class I and II, Division 1 and 2, Group B,C,D,E,F and G; and EEx dIIC)，有抗气候和腐蚀侵扰能力(NEMA/CSA 4X以及相当于IP66标准)。

开关动作点精度：

流量应用：±2%

温度应用：±1°C

重复性：

流量应用：±0.5%

温度应用：±0.5°C

响应时间：

标准的报警和复位时间为5到10秒，最短可达3秒。

认证：

FM，ATEX，CE Mark，CSA系统认证，CRN，CENELEC， IEC。

发货重量：

一体封装：约 3.6Kg

远传封装：约 5.9Kg
