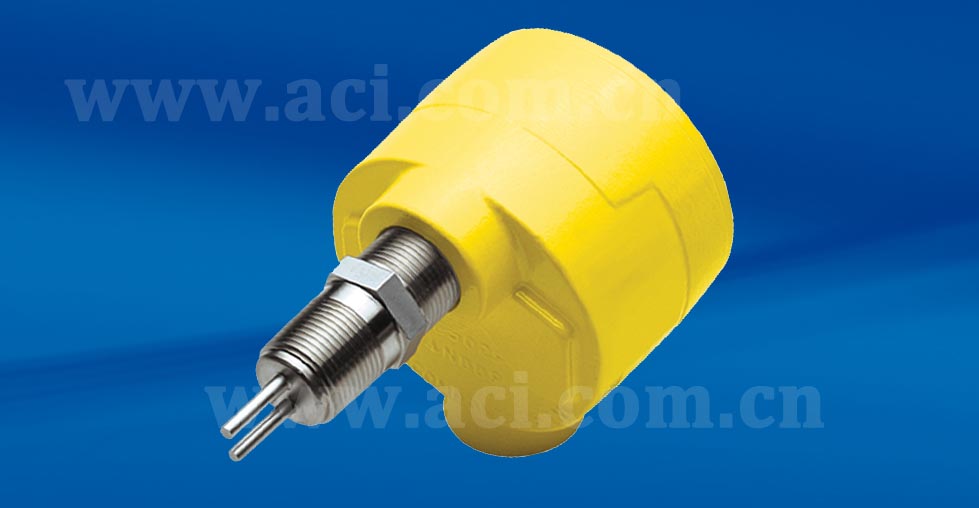

FLT93B 基本型流量/液位/温度复合式开关

FLT93B FlexSwitchâ代表了在数十年间热扩散技术的产品真正技术突破。单一的一台仪表，提供出众的精度、灵活性和稳定性，易于现场设置，适用于大多数流体、液位和温度传感及开关应用需求。

规格

流量应用-设定点范围：

•  水基液体：

0.01~0.5 SFPS [0.003~0.15 nmps] –0.75 watt加热器功率

0.01~3.0 SFPS [0.003~0.9 nmps] –3.0 watt加热器功率

•  碳氢基液体：

0.01~1.0 SFPS [0.003~0.3 nmps] –0.75 watt加热器功率

0.01~5.0 SFPS [0.003~1.5 nmps] –3.0 watt加热器功率

•  空气/气体：

0.25~120 SFPS [0.08~37 nmps] –0.75 watt加热器功率

标准状态70°F [21.1°C]和14.7 psia [1.013 bar(a)]条件下

精度：（其中较大的一个值）

• 液体： ±0.5%读数或±0.04 SFPS [±0.012 nmps]
• 气体： ±0.5%读数或±2 SFPS [±0.06 nmps]

重复性：±0.5%读数

液位/界面应用：

精度：±0.25” [±6.4 mm]

重复性：±0.125” [±3.2 mm]

温度应用：

精度：±2°F [±1°C]

重复性：±1.0°F [±0.6°C]

响应时间：低至3秒

封装：带环氧涂层的铝质封装，等级NEMA 4X，可用于危险环境Groups B~G；EEx d IIC（符合IP66）。

认证：FM，CSA和CENELEC，以及CE认证

发货重量（大概值）：8 lbs. [3.6 kgs]

流量元件

构造：接液部件为全焊接316不锈钢镍铜焊。

过程连接：3/4” MNPT

插入长度：1.2”[30 mm]或2” [51 mm]及4” [102 mm]

工作温度：-40°~350°F [-40°~177°C]

工作压力：70°F[21°C]时达3500 psig [240 bar(g)]，在350°F[177°C]时降至2750 psig [190 bar(g)]

控制电路

工作温度：-40°~140°F [-40°~60°C]

输入电源： 现场可选115 ± 15 Vac或230 ± 30 Vac，50/60 Hz 或21~28 Vdc，或18~26 Vac；7 watts max消耗量。FM认证的开关在工厂被预设为115 Vac。CENELEC和CSA认证的开关在工厂被预设为230 Vac。

额定继电器：现场设定双SPDT或单DPDT，6 A，115Vac，220Vac或24Vdc。

报警应用：双报警点、现场单独选择流量、液位/界面或温度应用。

输出信号：与流量或液位/界面信号相关并与温度成比例的模拟DC电压信号。

电气连接：1” FNPT
